四位同学在“验证力的平行四边形定则”实验中，作出了以下四个图，其中F1和F2是两个弹簧测力计同时拉橡皮条时的力，F是一个弹簧测力计单独拉橡皮条时的力，
（1）正确的图是________
（2）某同学将其实验操作过程进行了回顾，并在笔记本上记下如下几条体会，你认为他的体会中正确的是________
| A．用两只弹簧秤拉橡皮条时，应使两细绳套间的夹角为90ｏ，以便算出合力的大小 |
| B．用两只弹簧秤和只用一只弹簧秤先后两次使橡皮条的伸长量相等，表明两次力产生的效果相同 |
| C．实验中要记录各力的大小和方向，还要记录橡皮条伸长到的位置 |
| D．若F1、F2方向不变，而大小各增加1N，则合力的方向也不变，大小也增加1N |
1）（8分）为了探究受到空气阻力时，物体运动速度随时间的变化规律，某同学采用了“加速度与物体质量、物体受力关系”的实验装置(如图甲)．实验时，平衡小车与木板之间的摩擦力后，在小车上安装一薄板，以增大空气对小车运动的阻力．
①往砝码盘中加入一小砝码，在释放小车________(选填“之前”或“之后”)接通打点计时器的电源，在纸带上打出一系列的点．
②从纸带上选取若干计数点进行测量，得出各计数点的时间t与速度v的数据如下表：
| 时间t/s | 0 | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 |
| 速度v/ (m·s－1) | 0.12 | 0.19 | 0.23 | 0.26 | 0.28 | 0.29 |
图乙
③通过对实验结果的分析，该同学认为：随着运动速度的增加，小车所受的空气阻力将变大．你是否同意他的观点？请根据v－t图象简要阐述理由．
（2）（10分）在“描绘小灯泡的伏安特性曲线”实验中，要测量一个标有“2.7V 1.5W”的灯泡两端的电压和通过它的电流，现有如下器材：
A直流电源3V（内阻可不计） B直流电表0～3A（内阻约0.1Ω）
C直流电表0～0.6A（内阻约0.5Ω） D直流电压表0～3V（内阻约3kΩ）
E直流电压表0～15V（内阻约200kΩ） F滑动变阻器（10Ω，1A）
G滑动变阻器（1kΩ，300mA）
①除开关、导线外，为完成实验，需要从上述器材中选用 （用字母）
②某几位同学设计了如下A、B、C、D所示的电路图，正确的是 ；并根据正确的电路图在实物图中正确连好线。
③下表中的各组数据该同学在实验中测得的，根据表格中的数据在图所示的方格纸上已经描好点，请作出该灯泡的伏安特性曲线，根据该曲线可以判断：随电压的增大，灯泡的电阻 。
B．
C．
D．
，再测出其振动周期T2。用该同学测出的物理量表达重力加速度为g=___________。
某同学设计了一个“探究加速度与物体所受合力F及质量m的关系”实验．如图a为实验装置简图，A为小车，B为电火花计时器，C为装有砝码的小桶，D为一端带有定滑轮的长方形木板，实验中认为细绳对小车拉力F等于砝码和小桶的总重量，小车运动加速度a可用纸带上的打点求得．
（1）实验过程中，电火花计时器应接在 （选填“直流”或“交流”）电源上．电压为 V，

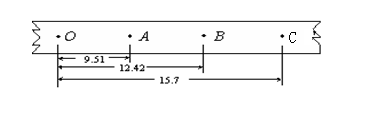

（2）图（b）为某次实验得到的纸带，根据纸带求打C点时小车的速度大小为 m/s．（保留二位有效数字）
（3）在“探究加速度与质量的关系”时，保持砝码和小桶质量不变，改变小车质量m ，分别得到小车加速度a与质量m数据如下表：
| 次 数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 小车加速度a(m/s2) | 1.98 | 1.72 | 1.48 | 1.25 | 1.00 | 0.75 | 0.48 | 0.50 | 0.30 |
| 小车质量m (kg) | 0.25 | 0.29 | 0.33 | 0.40 | 0.50 | 0.71 | 0.75 | 1.00 | 1.67 |
| | | | | | | | | | |
（4）在“探究加速度与力的关系”时，保持小车的质量不变，改变小桶中砝码的质量，该同学根据实验数据作出了加速度a与合力F图线如图d ，该图线不通过坐标原点，试分析图线不通过坐标原点的原因．
原因：
(1)如图所示为“探究加速度与物体受力与质量的关系”实验装置图。图中A为小车，B为装有砝码的小桶，C为一端带有定滑轮的长木板，小车通过纸带与打点计时器相连，打点计时器接50HZ交流电。小车的质量为m1 ，小桶及砝码的总质量为m2，实验过程中用小桶和砝码受到的重力当作小车所受的合外力。
①下列说法正确的是______。
| A．每次改变小车质量时，应重新平衡摩擦力 |
| B．实验时应先接通打点计时器电源，再释放小车 |
| C．本实验m2应远大于m1 |
D．在用图像探究加速度与质量关系时，应作a- 图像 |
③如图所示为某次实验得到的纸带，纸带中相邻计数点间的距离已标出，相邻计数点间还有四个点没有画出。由此可求得小车的加速度大小________
2。（结果保留三位有效数字）
(2)在“测定某电阻丝的电阻率”实验中
①用螺旋测微器测量电阻丝直径，如图所示，则电阻丝的直径是________ mm.
②用多用表的欧姆挡粗测电阻丝的阻值，已知电阻丝阻值很大，约为20kΩ。下面给出的操作步骤中，合理的实验步骤顺序是__________(填写相应的字母)
a．将两表笔短接，调节欧姆挡调零旋钮使指针对准刻度盘上欧姆挡的零刻度
b．将两表笔分别连接到被测电阻丝的两端，读出阻值后，断开两表笔
c．旋转选择开关，使其尖端对准欧姆挡的“×1 k”挡
d．旋转选择开关，使其尖端对准“OFF”挡，并拔出两表笔
③若用电流表和电压表精确测量此电阻丝的阻值，实验室提供下列可供选用的器材：
电压表V(量程3 V，内阻约50 kΩ)
电流表A1(量程200 μA，内阻约200 Ω)
电流表A2(量程5 mA，内阻约20 Ω)
电流表A3(量程0.6 A，内阻约1 Ω)
滑动变阻器R(最大值500 Ω)
电源E(电动势4.5 V，内阻约0.2 Ω)
开关S导线
a．在所提供的电流表中应选用________(填字母代号)．
b．在虚线框中画出测电阻的实验电路．
④根据上面测得的数据，即可求出该电阻丝的电阻率，若测得电阻丝长度为L，直径为d，在③中正确操作后得到电压表示数为U，电流表示数为I，则该金属丝的电阻率为__________．
I（1）某同学用图示装置“探究功与物体速度变化的关系”。下列操作正确的是________
_
A．用同一根橡皮筋，每次从不同位置释放小车，可以得到不同的弹力做的功
B．实验时，橡皮筋每次拉伸的长度不必保持一致
C．将放小车的长木板倾斜的目的是让小车松手后运动得更快些
D．要使橡皮筋对小车做不同的功可以通过改变系在小车上的橡皮筋根数来达到
（2）下列4条纸带哪一条是该同学在实验中正确操作得到的纸带______________；
（3）若打点计时器所连接电源的频率为50Hz，则根据所选纸带可知橡皮筋恢复原长时小车的速度为____________m／s。
（II） 在测定一节干电池的电动势和内阻的实验中，现有下列器材：待测干电池一节，电流表G（满偏电流为2.5mA，内阻为199Ω），定值电阻R1＝1.0.Ω，定值电阻R2＝99.5.Ω，电阻箱R（0~99.9Ω），开关、导线若干。
（1）请在下面所给方框内，画出实验电路图，其中定值电阻应选用 (选填“R1”或“R2”)；
（2）某同学实验测出了电阻箱的电阻R和电流表G的示数Ig，记录数据(见下表)．请在下面坐标图中描点作出
-R图线．
| 次数 物理量 | 1 | 2 | 3 | 4 | 5 | 6 |
| R/Ω | 1.6 | 2.1 | 2.2 | 3.2 | 4.2 | 5.6 |
| Ig/mA | 2.25 | 2.00 | 1.67 | 1.50 | 1.25 | 1.00 |
| /(mA)-1 | 0.44 | 0.50 | 0.60 | 0.67 | 0.80 | 1.00 |
（3）根据图线可求得，被测电池的电动势E=______V，内阻为r=______Ω．
如图7所示为“探究功与速度变化的关系”实验装置，让小车在橡皮筋的作用下弹出，沿木板滑行。思考该探究方案并回答下列问题：
（1）实验操作中需平衡小车受到的摩擦力，其最根本的目的是 _____ 。
| A．防止小车不能被橡皮筋拉动 |
| B．保证橡皮筋对小车做的功等于合外力对小车做的功 |
| C．便于小车获得较大的弹射速度 |
| D．防止纸带上打点不清晰 |
甲同学：把多条相同的橡皮筋并在一起，并把小车拉到相同位置释放；
乙同学：通过改变橡皮筋的形变量来实现做功的变化。
你认为 （填“甲”或“乙”）同学的方法可行。
（3）本实验可通过作图来寻找功与速度变化的关系。若所作的W－v的图象如图8所示，则下一步应作 （填“W－v2”或“W－
”）的关系图象。
= _____________ __。
