图为“碰撞中的动量守恒”实验装置示意图。
（1）必须要求的条件是（ ）
| A．斜槽轨道尽量光滑以减少误差 命题人：冯剑青 | B．斜槽轨道末端的切线必须水平 | C．入射球和被碰球的质量必须相等，且大小相同 |
| D．入射球每次必须从轨道的同一位置由静止滚下 |
实验题（18分）
（一）、在“验证机械能守恒定律”的实验中
（1）现有器材除打点计时器外还有：A交流电源、B直流电源、C纸带、D带夹子的重物、E刻度尺、F天平、G铁架台，其中该实验不需要的器材是______________________。
（2）实验中，需要测量和计算的物理量是：（ ）
| A．下落的高度 | B．重力加速度 |
| C．重锤的质量 | D．重锤的下落速度 |
（4）实验中，若先、后用质量较大的重锤和质量较小的重锤做实验，则比较两种情况下减小的重力势能ΔEP和增加的动能ΔEK，选用质量___________（填“较大”或“较小”）的重锤做实验时，其比值ΔEK/ΔEP较大。
（二）、“验证机械能守恒定律”的实验采用重物自由下落的方法：（保留三位有效数字）

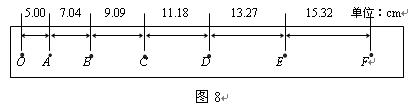

（1）若实验中所使用的重物质量为m＝0.1kg，打点纸带如图所示，O是第一点，OA间还有未画出的点，打点计时间隔为0.02s，则记录B点时，重物的速度vB＝ ，重物的动能为EK＝ 。从开始下落到B点，重物的重力势能改变量是ΔEP＝ ，因此，可以得出的结论是： 。
（2）根据纸带算出相关各点的速度v，量出下落的距离h，则以v2/2为纵轴，以h为横轴画出的图线应是下图中的：（ ）
一同学要探究轻质弹簧的弹性势能与弹簧长度改变量的关系，他的实验如下：
如图，在一个水平固定的粗糙杆上套有一小球，小球与杆之间的摩擦力大小恒为f，小球和固定端之间有一轻质弹簧，弹簧左端固定，右端和小球不固连，现用力推动小球使弹簧压缩一段距离x后，再由静止释放小球，小球向右运动距离s后停止(此时小球已离开弹簧)，设水平杆足够长，多次重复以上步骤，记录s和相应的x数据如下：
| 弹簧压缩量 （x/cm） | 3.00 | 4.00 | 5.00 | 6.00 | 7.00 |
| 小球滑行的距离（s/cm） | 4.50 | 7.99 | 12.50 | 18.01 | 24.50 |
（1）写出弹簧的弹性势能Ep与小球滑行距离s的关系式 ；
（2）由表中数据,可得s与x的关系是 ；
（3）由(1)、(2)的结论得到弹簧的弹性势能Ep与弹簧的压缩量x之间的关系是 。
四、计算题：本题共4小题，其中第17题6分，第18题8分，第19、20题各12分，共38分。解答时请写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案不得分。有数值计算的题，答案必须明确写出数值和单位。
为纵轴，以h为横轴，根据实验数据绘出的
图象应是什么形状才能验证机械能守恒定律，图线的斜率表示什么？ (8，9，10班同学不做)（15分）用落体法验证机械能守恒定律的实验中：
①运用公式
对实验条件的要求是在打第一个点时，重锤恰好由静止开始下落，为此，所选择的纸带第1、2点间的距离应接近___________。
②某同学实验步骤如下：
| A．用天平准确测出重锤的品质； |
| B．把打点定时器架在铁架台上，并接上直流电源； |
| C．将纸带一端固定在重锤上，另一端穿过打点定时器的限位孔，使重锤靠近打点定时器； |
| D．先释放重锤，后接通电源； |
F．选择纸带，测量纸带上某些点之间的距离；
G．根据测量的结果进行资料计算。
你认为他实验步骤中多余的步骤是___________，错误的步骤是___________（均填序号）。
③在该实验中根据纸带算出相关各点的速度v，量出下落的距离h，以
为纵轴，以h为横轴画出的图线应是图10中的___________就证明机械能是守恒的，图像的斜率代表的物理量是___________。
在“用单摆测重力加速度”的实验中，按实验要求，步骤得到五组实验数据如下：
| 摆长L（m） | 0.60 | 0.70 | 0.80 | 0.90 | 1.00 |
周期平方T2 （S2） | 2.41 | 2.82 | 3.22 | 3.62 | 4.02 |
的坐标图上画出T2与L的关系图线；
（2）利用T2与L的关系图线，计算重力加速度的表达式是：g= 。
（3）测得的g值是： 。（结果保留三位有效数字）
实验小组在用单摆测定重力加速度时，测得的g
数值比当地的数值偏小，产生这个误差的原因可能是（ ）
| A．用线的长加上小球直径作为摆长 |
| B．只测量了线长的长度，漏测了小球的半径 |
| C．摆球全振动的次数少数了一次 |
D．摆 球的质量取得大了些 |
