如图所示是一种测量电流表内阻的电路．闭合电键K，调节可变电阻，当阻值为R₁时，指针恰好满偏；将可变电阻调到R₂时，电流表指针刚好半满偏．忽略电池内阻，则电流表内阻为

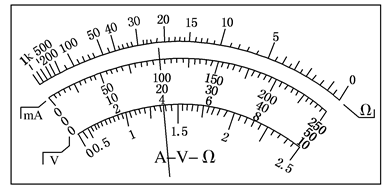

用已调零且选择旋钮指向欧姆挡“×10”位置的多用电表测某表电阻阻值，根据如下图所示的表盘，被测电阻阻值为________Ω.若将该表选择旋钮置于1 mA挡测电流，表盘仍如下图所示，则被测电流为______mA.

在一次研究性学习的实验探究中,某组同学分别测绘出一个电源的路端电压随电流变化的关系图线,还测绘出了一个电阻两端的电压随电流表化的关系图线,如图中AC和OB.若把该电阻R接在该电源上构成闭合电路(R为唯一用电器),由图可知，外电阻的电阻值是_________，电源的电阻是_________，电源的输出功率是_________，电源的效率是_________.

已知一小量程电流表的内阻Rg为200欧姆，满偏电流Ig为2mA。现在用如图电路将其改装为量程为0.1A和1A的双量程电流表。

（1）当用哪两个接线柱时为0.1A的量程？
答：
（2）当用哪两个接线柱时为1A的量程？
答：
（3）定值电阻R₁=        ,R₂=         （保留两位有效数字）。

右图是某同学连接的实验实物图，合上开关S后，发现A、B灯都不亮，他采用下列两种方法检查故障：

（1）用多用电表的直流电压挡进行检查：
①在测试a、b间直流电压时，红表笔应接触   （填“a”或“b”）
②该同学测试结果如右上表所示，根据测试结果，可以判定故障是（假设只有下列中的某一项有故障）      。

A．灯A断路    B．灯B短路
C．cd段断路    D．de段断路
（2）用多用电表的欧姆挡检查：
①测试前，应将开关S____（填“断开“或“闭合”）
②测试结果如右下表所示，由此可以断定故障是____

A．灯A断路
B．灯B断路
C．灯A、B都断路
D．de段导线断路

用如图甲所示的电路做“测定电池的电动势和内电阻”的实验，根据测得的数据做出了如图乙所示的U-I图象，由图可知测得的电池的电动势为_____________V，内电阻为_________Ω

如图用伏安法测电阻时，如果不知道待测电阻的大概值时，为了选择正确的电路以减少误差，可将电压表一个接头分别在a、 b两点接触一下，如果安培表读数没有显著变化，则P应接在     处，此时电阻的测量值       （填“偏大” 或“偏小” ）。

将一个满偏电流为10mA，内阻为100Ω电流表改装为量程为10V的电压表应         联一个          Ω。

在用“电流表和电压表测定电池的电动势和内电阻”的实验中，根据测出的数据作出的电池A和电池B的U-I图线如图所示，从图中可以看出，电池A的内电阻r_A=          Ω，电池B的电动势_B=          V.

（4分）如图所示为一个小灯泡的电流与它两端电压的变化关系曲线．若把三个这样的灯泡串联后，接到电压恒定的6 V电源上，求流过小灯泡的电流为________A，小灯泡的电阻为________Ω.
