用电压表、电流表测定a、b两节干电池的电动势Ea、Eb和内电阻ra、rb时，画出的图线如图所示，则由此图线可知（ ）
| A．Ea＞Eb、ra＞rb | B．Ea＞Eb、ra＜rb |
| C．Ea＜Eb、ra＞rb | D．Ea＜Eb、ra＜rb |
有一个多用电表，其欧姆挡的四个量程分别为：“×1”“×10”“×100”“×1 k”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，它应该( )
| A．换用“×1k”挡，不必重新调整调零旋钮 |
| B．换用“×10”挡，不必重新调整调零旋钮 |
| C．换用“×1k”挡，必须重新调整调零旋钮 |
| D．换用“×10”挡，必须重新调整调零旋钮 |
一电压表由电流表G与电阻R串联而成，若在使用中发现此电压表的读数总比准确值稍小一些，可以加以改正的措施是( )
| A．在R上串联一个比R小得多的电阻? |
| B．在R上串联一个比R大得多的电阻? |
| C．在R上并联一个比R小得多的电阻? |
| D．在R上并联一个比R大得多的电阻 |
若将两个电源的U－I关系图像画在同一直角坐标系上，如图所示，由图像可得出正确的结论是 （ ）
| A．电动势E1＝E2，内阻r1<r2 |
| B．电动势E1＝E2，内阻r1>r2 |
| C．发生相同电流变化的情况下，电源1的路端电压变化较大 |
| D．发生相同电流变化的情况下，电源2的路端电压变化较大 |
如图所示是测定两个电源的电动势和内电阻实验中得到的路端电压和电流图线，则
| A．当I1=I2时，电源总功率P1=P2 |
| B．当I1=I2时，外电阻R1=R2 |
| C．当U1=U2时，电源输出功率P出1> P出2 |
| D．当U1=U2时,电源内部消耗的电功率P内1< P内2 |
如图所示，四个相同的电流表分别改装成两个安培表和两个伏特表。安培表A1的量程大于A2的量程，伏特表V1的量程大于V2的量程，把它们按图接入电路，则下列说法正确的是：( )
| A．安培表A1的读数大于安培表A2的读数 |
| B．安培表A1的偏转角小于安培表A2的偏转角 |
| C．伏特表V1的读数大于伏特表V2的读数 |
| D．伏特表V1的偏转角小于于伏特表V2的偏转角 |
某个分压电阻串接在电压表上，使测量电压的量程扩大到n倍；另一个分压电阻串接在电压表上，量程扩大到m倍.如果把这两个电阻并联后再串接到该电压表上，它的量程将扩大到（ ）?
A． 倍? | B． 倍? |
| C．（m+n）倍? | D．｜m-n｜倍 |

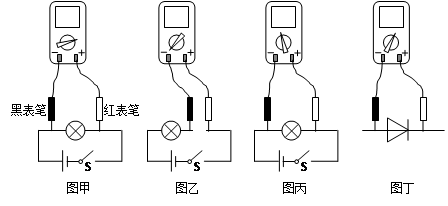

关于多用电表的使用，下列做法正确的是（ ）
| A．把多用电表的选择开关旋至适当的直流电压挡，用图甲所示电路，合上开关S，则可测小灯泡两端的电压 |
| B．把多用电表的选择开关旋至适当的直流电流挡，用图乙所示电路，合上开关S，则可测通过小灯泡的电流 |
| C．把多用电表的选择开关旋至适当的欧姆挡，进行调零后，用图丙所示电路，开关S保持断开，则可测小灯泡的电阻 |
| D．把多用电表的选择开关旋至适当的欧姆挡，进行调零后，用图丁所示电路，会观察到此时欧姆表的示数很小 |
电流表的内阻是Rg=200Ω，满偏电流值是Ig=500
A，现在欲把这电流表改装成量程为1.0V的电压表，正确的方法是（ ）
| A．应串联一个0.1Ω的电阻 | B．应并联一个0.1Ω的电阻 |
| C．应串联一个1800Ω的电阻 | D．应并联一个1800Ω的电阻 |
