在如图所示xoy坐标系第一象限的三角形区域（坐标如图中所标注和）内有垂直于纸面向外的匀强磁场，在x 轴下方有沿＋y方向的匀强电场，电场强度为E。将一个质量为m、带电量为+q的粒子（重力不计）从P（0，－a）点由静止释放。由于x轴上存在一种特殊物质，使粒子每经过一次x轴后（无论向上和向下）速度大小均变为穿过前的倍。

（1）欲使粒子能够再次经过x轴，磁场的磁感应强度B₀最小是多少？
（2）在磁感应强度等于第（1）问中B₀的情况下，求粒子在磁场中的运动时间。

如图所示，真空中有以（r，0）为圆心，半径为 r 的圆形匀强磁场区域，磁场的磁感应强度大小为 B，方向垂直于纸面向里，在 y =" r" 的虚线上方足够大的范围内，有水平向左的匀强电场，电场强度的大小为 E，现在有一质子从 O 点沿与 x 轴正方向斜向下成 30^o方向（如图中所示）射入磁场，经过一段时间后由M点（图中没有标出）穿过y轴。已知质子在磁场中做匀速圆周运动的半径为 r，质子的电荷量为 e，质量为 m，不计重力及其它阻力。求：

（1）质子运动的初速度大小；
（2）M点的坐标；
（3）质子由O点运动到M点所用时间。

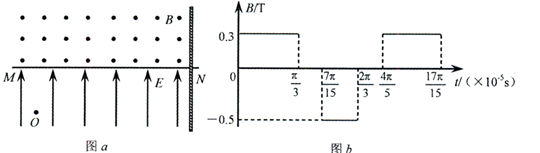

如图a所示，水平直线MN下方有竖直向上的匀强电场，现将一重力不计、比荷的正电荷置于电场中的O点由静止释放，经过×10^—5s后，电荷以v₀=1.5×l0⁴m／s的速度通过MN进入其上方的匀强磁场，磁场与纸面垂直，磁感应强度B按图b所示规律周期性变化（图b中磁场以垂直纸面向外为正，以电荷第一次通过MN时为t=0时刻）。求：

（1）匀强电场的电场强度E
（2）图b中×10^-5s时刻电荷与O点的水平距离
（3）如果在O点右方d= 68cm处有一垂直于MN的足够大的挡板，求电荷从O点出发运动到挡板所需的时间。（，）

如图所示，在竖直平面内放置一长为L的薄壁玻璃管，在玻璃管的a端放置一个直径比玻璃管直径略小的小球，小球带电荷量为-q、质量为m。玻璃管右边的空间存在着匀强电场与匀强磁场的复合场。匀强磁场方向垂直于纸面向外，磁感应强度为B；匀强电场方向竖直向下，电场强度大小为mg/q。电磁场的左边界与玻璃管平行，右边界足够远。玻璃管带着小球以水平速度v₀垂直于左边界向右运动，由于水平外力的作用，玻璃管进入磁场后速度保持不变，经一段时间后小球从玻璃管b端滑出并能在竖直平面内自由运动，最后从左边界飞离电磁场。设运动过程中小球的电荷量保持不变，不计一切阻力。求：

（1）小球从玻璃管b端滑出时速度的大小
（2）从玻璃管进入磁场至小球从b端滑出的过程中，外力F随时间t变化的关系
（3）通过计算求出小球离开磁场时的速度方向

如图所示，平行于直角坐标系y轴的PQ是用特殊材料制成的，只能让垂直打到PQ界面上的电子通过．其左侧有一直角三角形区域，分布着方向垂直纸面向里、磁感应强度为B的匀强磁场，其右侧有竖直向上场强为E的匀强电场．现有速率不同的电子在纸面上从坐标原点O沿不同方向射到三角形区域，不考虑电子间的相互作用．已知电子的电荷量为e，质量为m，在△OAC中，OA＝a，θ＝60°（即.∠AOC＝60°）求：
(1)能通过PQ界面的电子所具有的最大速度是多少？该电子在O点的入射方向与Y轴夹角Φ是多少？
(2)在PQ右侧x轴上什么范围内能接收到电子．

如图所示，直角坐标系xOy位于竖直平面内，在水平的x轴下方存在匀强磁场和匀强电场，磁场的磁感应为B方向垂直xOy平面向里，电场线平行于y轴。一质量为m、电荷量为q的带正电的小球，从y轴上的A点水平向右抛出，经x轴上的M点进入电场和磁场，恰能做匀速圆周运动，从x轴上的N点第一次离开电场和磁场，MN之间的距离为L，小球过M点时的速度方向与x轴的方向夹角为。不计空气阻力，重力加速度为g，求

(1) 电场强度E的大小和方向；
(2) 小球从A点抛出时初速度v₀的大小；
(3) A点到x轴的高度h.

如图，在xOy平面第一象限整个区域分布一匀强电场，电场方向平行y轴向下．在第四象限内存在一有界匀强磁场，左边界为y轴，右边界为的直线，磁场方向垂直纸面向外．一质量为m、带电荷量为+q的粒子从y轴上P点以初速度v₀垂直y轴射人匀强电场，在电场力作用下从x轴上Q点以与x轴正方向成45⁰角进入匀强磁场．已知OQ=l，不计粒子重力．求：

（1）P点的纵坐标；
（2）要使粒子能再次进入电场，磁感应强度B的取值范围．

如图a所示，水平直线MN下方有竖直向上的匀强电场，现将一重力不计、比荷的正电荷置于电场中的O点由静止释放，经过后，电荷以v₀=l.5  ×10⁴ m/s的速度通过MN进入其上方的匀强磁场，磁场与纸面垂直，磁感应强度B按图b所示规律周期性变化（图b中磁场以垂直纸面向外为正，以电荷第一次通过MN时为t=0时刻）．求：
(1)匀强电场的电场强度E；
(2)图中时刻电荷与O点的水平距离；
(3)如果在O点右方d=67.5cm处有一垂直于MN的足够大的挡板，求电荷从0点出发运动到挡板所需的时间（取3.14，计算结果保留三位有效数字）

如图所示，xOy坐标系内有匀强磁场，磁感应强度为B，方向垂直纸面向里，x<0区域内有匀强电场(图中未画出)，y轴为电场右边界．磁场中放置一半径为R的圆柱形圆筒，圆心O₁的坐标为(2R,0)，圆筒轴线与磁场平行，现有范围足够大的平行电子束以速度v₀从很远处垂直于y轴沿x轴正方向做匀速直线运动射入磁场区，已知电子质量为m，电荷量为e，不考虑打到圆筒表面的电子对射入磁场的电子的影响．

求：（1）x<0区域内的匀强电场的场强大小和方向；
（2）若圆筒外表面各处都没有电子打到，则电子初速度应满足什么条件？
（3）若电子初速度满足v₀＝，则y轴上哪些范围射入磁场的电子能打到圆筒上？圆筒表面有电子打到的区域和圆筒表面没有电子打到的区域的面积之比是多少？

带电粒子在AB两极板间靠近A板中央附近S处静止释放,在两极板电压中加速,从小孔P平行CD极板方向的速度从CD极板中央垂直进入偏转电场,B板靠近CD板的上边缘如图甲.在CD两板间加如图乙所示的交变电压,设时刻粒子刚好进入CD极板,时刻粒子恰好从D板的下边缘飞入匀强磁场,匀强磁场的上边界与CD极板的下边缘在同一水平线上,磁场范围足够大,加速电场AB间的距离,偏转电场CD间的距离及CD极板长均为,图象乙中和都为已知，带电粒子重力不计，不考虑电场和磁场边界影响.求:

（1）加速电压？
（2）带电粒子进入磁场时的速度？
（3）若带电粒子在时刻刚好从C极板的下边缘进入偏转电场，并刚能返回到初始位置S处，求
（4）带电粒子全程运动的周期
