图甲为斯密特触发器,当加在它的输入端A的电压逐渐上升到某个值(1.6 V)时,输出端Y会突然从高电平跳到低电平(0.25 V),而当输入端A的电压下降到另一个值的时候(0.8 V),Y会从低电平跳到高电平(3.4 V).图乙为一光控电路,用发光二极管LED模仿路灯,RG为光敏电阻.关于斯密特触发器和光控电路的下列说法中错误的是( ) ![]()
| A.斯密特触发器的作用是将数字信号转换为模拟信号 |
| B.斯密特触发器是具有特殊功能的非门 |
| C.要想在天更暗时路灯才会亮,应该把R1的阻值调大些 |
| D.当输出端Y突然从高电平跳到低电平时,二极管发光 |
如图所示为温度报警器的电路示意图,下列对此电路的分析正确的是( )![]()
| A.当RT的温度升高时,RT减小,A端电势降低,Y端电势升高,蜂鸣器就会发出报警声 |
| B.当RT的温度升高时,RT减小,A端电势升高,Y端电势降低,蜂鸣器就会发出报警声 |
| C.当增大R1时,A端电势升高,Y端电势降低,蜂鸣器就会发出报警声 |
| D.当增大R1时,A端电势降低,Y端电势升高,蜂鸣器就会发出报警声 |
如图所示,是由基本门、蜂鸣器组成的三个简易控制电路,当A端输入高电势时,能使蜂鸣器发声的![]()
| A.只有(1) | B.只有(2) | C.只有(3) | D.(1)、(2)、(3) |

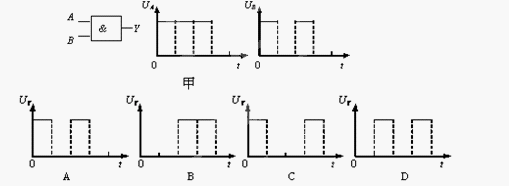

如图所示为逻辑电路,根据电路图完成它的真值表.其输出端从上到下排列,结果正确的是( ) ![]()
| A.0,0,1,1 |
| B.0,0,1,0 |
| C.1,0,1,0 |
| D.0,0,0,1 |
许多楼道灯都具有这样的功能:天黑时,出现声音它就开启,而在白天,即使有声音它也没有反应。通过一个门电路后,进入执行电路。那么设计的门电路为 ( )
| A.“与”门电路 | B.“非“门电路 | C.“或”门电路 | D.上述答案都有可能 |
如图为包含某逻辑电路的一个简单电路图,L为小灯泡.光照射电阻R′时,其阻值将变得远小于R,小灯泡L发光。则该逻辑门是( )![]()
| A.与门 | B.或门 | C.非门 | D.与非门 |
