由非门电路构成的一简单控制电路如图所示，其中为光敏电阻（光照时电阻变小），R为变阻器，L为小灯泡。当受到光照时（   ）

如图所示是利用GMR设计的磁铁矿探测仪原理示意图，图中GMR在外磁场作用下，电阻会发生大幅度减小。下列说法正确的是（  ）

下图是一个简单的磁控防盗报警装置.门的上沿嵌入一小块永磁体M,门框内与M相对的位置嵌入干簧管H,并且将干簧管接入图示的电路.睡觉前连接好电路，当盗贼开门时,蜂鸣器就会叫起来.则（    ）

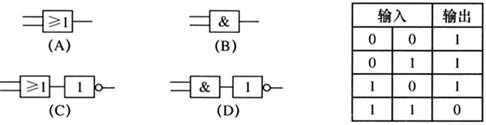

右表是某逻辑电路的真值表，该电路是

设逻辑电路的输入真值分别为A、B，输出真值为Y，真值间的逻辑关系可以分别表示为：①、②、③，计算出的真值非“0”即“1”，则这三式分别对应的逻辑关系是(   )
A．“与”门、“或”门、“非”门           B．“或”门、“非”门、“与”门
C．“非”门、“与”门、“或”门     D．“或”门、“与”门、“非”门

在集成电路中，经常用若干基本门电路组成复合门电路，如图所示，为两个基本门电路组合的逻辑电路，根据真值表，判断虚线框内门电路类型及真值表内x的值（     ）

如图所示是由“与门”、“或门”和“非门”三个基本逻辑电路组成的一个组合逻辑电路，A、B、C为输入端，Z为输出端，在完成真值表时，输出端Z空格中从上到下依次填写都正确的是         （      ）

A．0 0 0 0 0 0 1 0         B．0 0 0 1 0 1 0 1
C．0 0 1 0 1 0 1 0         D．以上答案都不正确

如图（a）所示为某一门电路符号及输入端A、B的电势随时间变化关系的图像，则图（b）中能正确反映该门电路输出端电势随时间变化关系的图像是（             ）

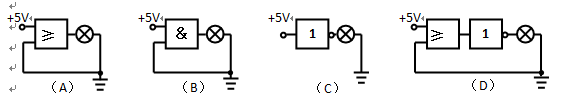

如图所示，由基本门电路组成的四个电路，其中能使小灯泡发光的是

图为包含某逻辑电路的一个简单电路图，L为小灯泡．当电阻R′受到光照时，其阻值将变得远小于R．则下列判断正确的是（   ）
