如下图甲所示,理想变压器原、副线圈匝数比为4∶1,电压表和电流表均为理想电表,原线圈接如图乙所示正弦交流电,图中Rt为热敏电阻(温度升高阻值减小),R为定值电阻。下列说法正确的是![]()
| A.副线圈两端电压的瞬时值表达式为 |
| B.t=0.02 s时电压表V2的示数为12 V |
| C.变压器原、副线圈中的磁通量变化率之比和输入、输出功率之比均为1∶4 |
| D.Rt处温度升高时,电流表示数变大,电压表V2示数不变 |
如图所示,理想变压器的a、b端加上某一交流电压后,副线圈c、d端所接灯泡L恰好正常发光。此时滑线变阻器的滑片P于图示位置。现将滑片P下移 ( 导线电阻不计),则以下正确的是: ( )![]()
| A.灯仍能正常发光,变压器输入电流变大 |
| B.灯仍能正常发光,变压器输入电流变小 |
| C.灯变亮,变压器输入电流变大 |
| D.灯变暗,变压器输入电流变小 |
在电能的输送过程中,若输送的电功率一定、输电线电阻一定时,对于在输电线上损失的电功率,有如下四种判断
①和输送电线上电压降的平方成反比 ②和输送电压的平方成正比
③和输送电线上电压降的平方成正比 ④和输送电压的平方成反比
其中正确的是( )
| A.①和② | B.③和④ | C.①和④ | D.②和③ |

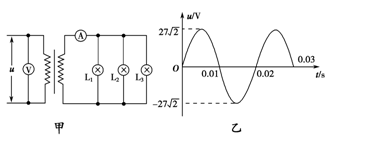

如图甲所示,变压器原副线圈的匝数比为3∶1,L1、L2、L3为三只规格均为“9 V、6 W”的相同灯泡,各电表均为理想交流电表,输入端交变电压u的图象如图乙所示.则以下说法中正确的是( )
| A.电压表的示数为27 |
| B.三只灯泡均能正常发光 |
| C.电流表的示数为2 A |
| D.变压器副线圈两端交变电流的频率为50 Hz |
理想变压器正常工作时,若减少接在副线圈两端的负载,则( )
| A.副线圈电流增大 | B.副线圈输出的电压增大 |
| C.原线圈中的电流增大 | D.原线圈输入的电功率减小 |
理想变压器正常工作时,原线圈一侧与副线圈一侧保持不变的物理量是( )。
| A.频率 | B.电压 | C.电流 | D.电功率 |
如图9所示,理想变压器的原、副线圈匝数比为1:5,原线圈两端的交变电压为
氖泡在两端电压达到100V时开始发光,下列说法中正确的有( )。![]()
| A.开关接通后,氖泡的发光频率为100Hz |
| B.开关接通后,电压表的示数为100 V |
| C.开关断开后,电压表的示数变大 |
| D.开关断开后,变压器的输出功率不变 |
(2010年高考山东卷)一理想变压器原、副线圈的匝数比为10∶1,原线圈输入电压的变化规律如图甲所示,副线圈所接电路如图乙所示,P为滑动变阻器的触头.下列说法正确的是( )。![]()
| A.副线圈输出电压的频率为50 Hz |
| B.副线圈输出电压的有效值为31 V |
| C.P向右移动时,原、副线圈的电流比减小 |
| D.P向右移动时,变压器的输出功率增加 |
如图所示,理想变压器的原线圈接在u=220
sin 100πt V的交流电源上,副线圈接有R=55 Ω的负载电阻.原、副线圈匝数之比为2∶1.电流表、电压表均为理想电表,下列说法中正确的是( )。![]()
| A.原线圈中电流表的读数为1 A |
| B.原线圈中的输入功率为220 |
| C.副线圈中电压表的读数为110 |
| D.副线圈中输出交流电的周期为50 s |
一理想变压器原、副线圈匝数比n1∶n2=11∶5.原线圈与正弦交变电源连接,输入电压u如图所示.副线圈仅接入一个10 Ω的电阻.则( )。![]()
| A.流过电阻的电流是20 A |
| B.与电阻并联的电压表的示数是100 |
| C.经过1分钟电阻发出的热量是6×103 J |
| D.变压器的输入功率是1×103 W |
