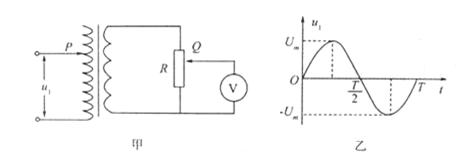

如图甲所示,理想变压器原线圈输入端接如图乙所示的交变电压,移动滑动触头P,可以改变原线圈的匝数。变压器的副线圈与一个滑动变阻器相连,Q为变阻器的滑动触头,电压表为理想交流电压表。下列说法正确的是![]()
| A.向上移动P,输入电压的频率不变 |
| B.向上移动P,输入电流减小 |
| C.保持P不动,向下移动Q,变压器的输入功率减小 |
| D.保持Q不动,向下移动P,电压表的示数增大 |
如图甲所示理想变压器的原线圈的匝数n1与副线圈的匝数n2之比为10∶1。原线圈接如图乙所示的正弦交流电,两个阻值均为11Ω的定值电阻串联接在副线圈两端(电压表均为理想电表),则( )![]()
| A.通过两电阻的交流电频率为5Hz |
| B.当t=1×10-2s时,电压表V1示数为零 |
| C.当t=1.5×10-2s时,电压表V2示数为11V |
| D.原线圈的输人功率为44W |

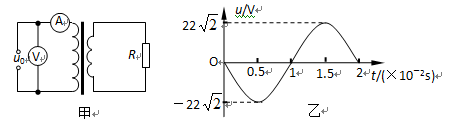

如图甲所示,理想变压器原、副线圈的匝数比为10:1,电阻R=22Ω,各电表均为理想电表.副线圈输出电压的变化规律如图乙所示.下列说法正确的是![]()
| A.输入电压的频率为100Hz | B.电压表的示数为220V |
| C.电流表的示数为1A | D.电阻R消耗的电功率是22W |

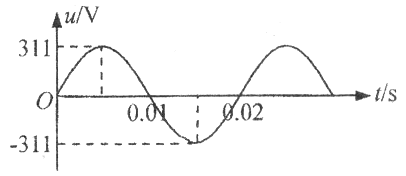

有一理想变压器,原、副线圈的匝数比为4:1。原线圈接在一个交流电源上,交流电的变化规律如图所示。副线圈所接的负载电阻是11
。则![]()
| A.原线圈交流电的频率为100Hz |
| B.副线圈输出电压为 |
| C.流过原线圈的电流是1.25A |
| D.变压器输入、输出功率之比为4:1 |
利用变压器不可能做到的是( )
| A.增大电流 | B.增大功率 | C.减小电压 | D.升高电压 |
某小型水电站的电能输送示意图如图所示,发电机通过升压变压器T1和降压变压器T2向用户供电。已知输电线的总电阻为R=5Ω,降压变压器T2的原、副线圈匝数之比为4∶1,降压变压器副线圈两端交变电压u=220
sin100πt V,降压变压器的副线圈与阻值R0=11Ω的电阻组成闭合电路。若将变压器视为理想变压器,则下述不正确的是![]()
| A.通过R0电流的有效值是20A |
| B.降压变压器T2原、副线圈的电压比为4:1 |
| C.升压变压器T1的输出电压等于降压变压器T2的输入电压 |
| D.升压变压器T1的输出功率大于降压变压器T2的输入功率 |
图甲中的变压器为理想变庄器,原线圈与副线圈的匝数之比n1:n2 =10:1.变压器的原线圈接如图乙所示的正弦式电流,两个20Ω的定值电阻串联接在副线围两端.电压表
为理想电表.则![]()
| A.原线圓上电压的有效值为100V |
| B.原线圈上电压的有效值约为70.7 V、 |
| C.电压表 |
| D.电压表 |
甲、乙两个完全相同中的理想变压器接在电压恒定的交流电路中,如图6所示。已知两变压器负载电阻的阻值之比为R甲:R乙=2:1,设甲变压器原线圈两端的电压为U甲,副线圈上通过的电流为I/甲;乙变压器原线圈两端电压为U乙,副线圈上通过的电流为I/乙,则下列说法正确的是( )![]()
| A.U甲=U乙,I/甲=I/乙 |
| B.U甲=2U乙,I/甲=2I/乙 |
| C.U甲=U乙,2I/甲=I/乙 |
| D.U甲=2U乙,I/甲=I/乙 |
