如图1所示,一理想变压器原、副线圈匝数之比为5:1,交流电源的电压
(V),电阻
Ω,电压表、电流表均为理电表。则下列说法正确的是 ( )![]()
| A.交流电的频率为100Hz | B.电阻R上的功率为1100W |
C.电压表V的示数为![]() | D.电流表A1的示数为 |
如图4,理想变压器原副线圈匝数之比为4∶1.原线圈接入一电压为u=U0sinωt的交流电源,副线圈
接一个R=27.5 Ω的负载电阻.若U0=220
V,ω=100π Hz,则下述
结论正确的是( )![]()
| A.副线圈中电压表的读数为55 V | |
| B.副线圈中输出交流电的周期为 | |
| C.原线圈中电流表的读数为0.5 A | D.原线圈中的输入功率为 |
理想变压器正常工作时,若减少接在副线圈两端的负载,则 ( )
| A.副线圈电流增大 |
| B.副线圈输出的电功率增大 |
| C.原线圈中的 |
| D.原线圈输入的电功率减小 |

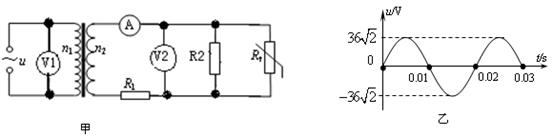

如图甲为理想变压器及其工作电路,n1:n2=2:1,电压表和电流表均为理想电表,原线圈接如图乙所示的正弦交流电,图中Rt为半导体热敏电阻,R1、R2为定值电阻。下列说法正确的是( )![]()
| A.交流电压u的表达式u =36 |
| B.V1的示数为 36 |
| C.Rt处温度升高时, V1示不数不变,V2和A的示数均变大,Rt的功率减小 |
| D.Rt处温度升高时,电压表V2示数变化量ΔU2和电流表A示数变化量ΔI的比值不变 |
如图所示为一理想变压器,原、副线圈的匝数之比为
,副线圈两端接一个阻值为R的电阻,则下列说法正确的是
| A.若 |
| B.若 |
| C.若 |
| D.若 |
如图6(甲)所示,理想变压器的原副线圈的匝数比为1:5,R1=10
,R2=15
,R3=5
,RL=20
,C为电容器,AV为理想电表,开关S1处于断开S2处于闭合状态,原线圈两端的交变电压如图6(乙)所示,电路正常工作。下列说法正确的是( )![]()
| A.若将R1换成电阻为10 |
| B.若电容C的耐压值为105V,则接通S1时,电容C将被击穿 |
| C.断开开关S2,A表示数变大,V表示数变大 |
| D.在t=0~0.01s内通过R1的电量为0.05C |
在远距离输电中,输电线的电阻和输送的电功率不变,那么
| A.输电线路上的电压损失与输电电流成正比 |
| B.输电线路上的电压损失与输电电压成正比 |
| C.输电线路上的功率损失跟输电电流的平方成反比 |
| D.输电线路上的功率损失跟输电电压的平方成反比 |
如图所示,理想变压器的原、副线圈匝数之比为10︰1,R1=20W,R2=10W,C为电容器,原线圈所加电压
(V)。下列说法正确的是![]()
| A.通过电阻R3的电流始终为零 |
| B.副线圈两端交变电压的频率为50 Hz |
| C.电阻R2的电功率为48.4W |
| D.原、副线圈铁芯中磁通量变化率之比为10︰1 |
如图所示,理想变压器的输入端接正弦交流电,副线圈上通过输电线接有两个相同的灯泡L1和L2;输电线的等效电阻为R,开始时,电键K断开。当K接通时,以下说法中正确的是 ( )![]()
| A.副线圈的两端M、N的输出电压减小 |
| B.副线圈输电线等效电阻R上的电压增大 |
| C.通过灯泡L1的电流减小 |
| D.原线圈中的电流增大 |
有5个完全相同的灯泡连接在理想变压器的原副线圈中,如图所示。若将该线路与交流电源接通,且开关S接在位置1时,5个灯泡发光亮度相同;若将开关S接在位置2时,灯泡未烧坏,则下述可能的是( )![]()
| A.该变压器是降压变压器,原副线圈匝数比为4:1 |
| B.该变压器是升压变压器,原副线圈匝数比为4:1 |
| C.副线圈中的灯泡仍能发光,只是更亮些 |
| D.副线圈中的灯泡仍能发光,只是亮度变暗 |
