为理想电流表和电压表，若线圈接入如图7（b）所示的正弦交变电压，电压表的示数为110V，下列表述正确的是
图甲中理想变压器原、副线圈的匝数之比n1:n2=5:1，电阻R="20"
，L1、L2为规格相同的两只小灯泡，S1为单刀双掷开关。原线圈接正弦交变电源，输入电压u随时间t的变化关系如图所示。现将S1接1、S2闭合，此时L2正常发光。下列说法正确的是
A．输入电压u的表达式u=20 sin(50 )V |
| B．只断开S1后，L1、L2均正常发光 |
| C．只断开S2后，原线圈的输入功率增大 |
| D．若S1换接到2后，R消耗的电功率为0.8W |

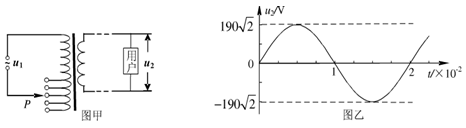

为保证用户电压稳定在220V，变电所需适时进行调压，图甲为调压变压器示意图。保持输入电压U1不变，当滑动接头P上下移动时可改变输出电压。某次检测得到用户电压U2随时间t变化的曲线如图乙所示。以下正确的是 （ ）
A． |
B． |
| C．为使用户电压稳定在220V，应将P适当下移 |
| D．为使用户电压稳定在220V，应将P适当上移 |
下图所示是某种型号的电热毯的电路图，电热毯接在交变电源上，通过装置P使加在电热丝上的电压的波形如下图所示。此时接在电热丝两端的交流电压表的读数为（ ）
| A．311V | B．220V | C．156V | D．110V |
一理想变压器原、副线圈的匝数比n1 : n2="2" : 1，原线圈两端接一正弦式交变电流，其电压u随时间t变化的规律如图所示，则副线圈两端电压的有效值和频率分别为
| A．110V，50Hz | B．110V，0.5Hz | C．220V，50Hz | D．220V，0.5Hz |
A
A
A单匝矩形金属线圈，绕垂直磁场方向的转轴在匀强磁场中匀速转动，线圈中产生的交流电动势e随时间t变化的情况如图所示。下列说法中正确的是
| A．此交流电的频率为0.2Hz |
| B．0.05s时穿过线圈的磁通量为零 |
| C．t=0.1s时，线圈平面与磁场方向平行 |
| D．线圈转速加倍时，感应电动势随时间变化的表达式为e=2sin2πt（V） |
、矩形线圈在匀强磁场中匀速转动产生的电动势e-t图像如图4，则 （ ）
| A．此电动势的峰值是50V |
| B．此交流电的周期为0.08s |
| C．此交流电电压的有效值是50V |
D．此线圈转动产生的电动势瞬时值表达式为 |
一个矩形线圈，绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势e随时间t的变化规律如图所示，下列说法中正确的是（ ）
| A．每当e转换方向时，通过线圈的磁通量的绝对值都为最大 |
| B．t2时刻通过线圈的磁通量绝对值最大 |
| C．t3时刻通过线圈的磁通量变化率的绝对值最大 |
| D．t1时刻通过线圈的磁通量为零 |
