两只相同的电阻，分别通以正弦波形的交流电和方波形的交流电，两种交流电的最大值相等，且周期相等．在正弦波形交流电的一个周期内，正弦波形的交流电在电阻上产生的焦耳热为Q1，其与方波形交流电在电阻上产生的焦耳热Q2之比Q1∶Q2等于
| A．1∶1 | B．2∶1 |
| C．1∶2 | D．4∶3 |
LC回路中电容器极板上的电荷量随时间的变化关系如右图所示，下列说法不正确的是（ ）
| A．在t1时刻，电路中的磁场能最小 |
| B．从t1时刻到t2时刻，电路中电流变小 |
| C．从t2时刻到t3时刻，电容器不断被充电 |
| D．在t4时刻，电容器的电场能最小 |
图7是某种正弦式交变电压的波形图，由图可确定该电压的
| A．周期是0.01S |
| B．最大值是311V |
| C．有效值是220V |
| D．表达式为U=220sin100πt（V） |
（V）
随时间t变化的规律是
（V）

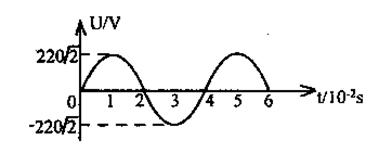

（A）一理想变压器原、副线圈匝数比n1:n2=11：5，原线圈与正弦交流电源连接，输入电压U如图所示，副线圈仅接一个10Ω的电阻，则（ ）
| A．流过电阻的电流是0.2A |
| B．变压器的输入功率是1×103W |
| C．经过1分钟电阻发出的热量是6×lO。J |
D．与电阻并联的电压表示数是100 V |
的电阻两端，电路中的交变电流的图象如图所示，由图可知

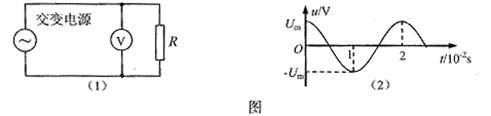

在电路的MN间加一如图所示的正弦交流电，负载电阻为100 Ω，若不考虑电表内阻对电路的影响，则交流电压表和交流电流表的读数分别为
| A．220 V 2.20 A | B．311 V 2.20 A |
| C．220 V 3.11 A | D．311 V 3.11 A |
通过一阻值R=100Ω的电阻的交变电流如图所示，其周期为1s。电阻两端电压的有效值为
| A．12V | B．4 V | C．15V | D．8 V |
如图所示是一个正弦式交变电流的图像，下列说法正确的是
| A．周期是0.2 s，电流的峰值是10 A |
| B．周期是0.15 s，电流的峰值是10 A |
| C．频率是5 Hz，电流的有效值是10 A |
| D．频率是0.2 Hz，电流的有效值是7.07 A |
