如图1所示，匝数n=200匝的圆形线圈，面积S=50cm2，放在匀强磁场中，线圈平面始终与磁场方向垂直，并设磁场方向垂直纸面向里时，磁感应强度为正。线圈的电阻为r=0.5Ω，外接电阻R=1.5Ω。当穿过线圈的磁场按图2所示的规律变化时，求：

（1）0～0.1s内a、b两点哪一点的电势高？a、b两点之间的电压U为多少？
（2）0.1s～0.5s内通过R的电荷量；

金属杆ab放在光滑的水平金属导轨上，与导轨组成闭合矩形电路，长l₁＝0.8m,宽l₂=0.5m,回路的总电阻R＝0.2Ω，且回路处在竖直向上的磁场中，金属杆用水平绳通过定滑轮连接质量M＝0.04kg的木块(轻绳处于绷紧状态)，磁感应强度从B=1T开始随时间均匀增强，5s末木块将离开水平面，不计一切摩擦，g取10m/s²，求回路中的电流．

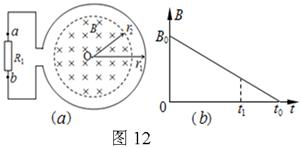

（14分）如图（a）所示，一个电阻值为R ，匝数为n的圆形金属线与阻值为2R的电阻R₁连结成闭合回路。线圈的半径为r₁ . 在线圈中半径为r₂的圆形区域存在垂直于线圈平面向里www.ks5u.com的匀强磁场，磁感应强度B随时间t变化的关系图线如图（b）所示。图线与横、纵轴的截距分别为t₀和B₀。导线的电阻不计。求0至t₁时间内

（1）通过电阻R₁上的电流大小和方向；
（2）通过电阻R₁上的电量q及电阻R₁上产生的热量。

如图所示，一个电阻值为R ，匝数为n的圆形金属线圈与阻值为2R的电阻R₁连结成闭合回路。线圈的半径为r₁ .在线圈中半径为r₂的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图线如图所示。图线与横、纵轴的截距分别为t₀和B₀。导线的电阻不计。求0至t₁时间内：
（1）通过电阻R₁上的电流大小和方向；
（2）通过电阻R₁上的电量q及电阻R₁上产生的热量。

如图，两条平行导轨所在平面与水平地面的夹角为θ，间距为L。导轨上端接有一平行板电容器，电容为C。导轨处于匀强磁场中，磁感应强度大小为B，方向垂直于导轨平面。在导轨上放置一质量为m的金属棒，棒可沿导轨下滑，且在下滑过程中保持与导轨垂直并良好接触。已知金属棒与导轨之间的动摩擦因数为μ，重力加速度大小为g。忽略所有电阻。让金属棒从导轨上端由静止开始下滑，求:

（1）电容器极板上积累的电荷量与金属棒速度大小的关系；
（2）金属棒的速度大小随时间变化的关系。

如图所示，在一磁感应强度B="0.5" T的匀强磁场中，垂直于磁场方向水平放置着两根相距L＝0.2 m平行金属导轨。在两根导轨的左端连接一阻值R＝0.4 Ω的电阻（其余部分电阻忽略不计），导轨上有一根长为L的金属棒AB与导轨正交放置。当金属棒以速度v＝4.0 m/s向右做匀速运动时，求

（1）金属棒AB切割磁场运动产生的感应电动势
（2）电阻R中电流强度的大小和方向（向上或向下）
（3）使金属棒做匀速运动的外力F

如图所示，平行金属导轨竖直放置，仅在虚线MN下面的空间存在着磁感应强度随高度变化的磁场（在同一水平线上各处磁感应强度相同），磁场方向垂直纸面向里导轨上端跨接一定值电阻R，质量为m的金属棒两端各套在导轨上并可在导轨上无摩擦滑动，导轨和金属棒的电阻不计，将导轨从O处由静止释放，进入磁场后正好做匀减速运动，刚进入磁场时速度为v，到达P处时速度为v/2，O点和P点到MN的距离相等，求：

（1）求金属棒在磁场中所受安培力F₁的大小；
（2）若已知磁场上边缘（紧靠MN）的磁感应强度为B₀，求P处磁感应强度B_P；
（3）在金属棒运动到P处的过程中，电阻上共产生多少热量？

如图所示，有一个U型导线框，NMPQ水平放置在磁感强度B=0.1T的匀强磁场里，磁感线与线框平面垂直，导线MN和PQ足够长，间距为0.4m，放在导线框上的导体棒ab的质量为10g，电阻为1，线框中接有电阻R=3，其它部分电阻不计，若ab在外力作用下以速度向右匀速运动（不考虑摩擦）求：

（1）a、b两端的电压多大？
（2）当撤去外力后，电路中能产生多少热量？

如图，固定在水平面上电阻不计的光滑金属导轨，间距d=0.5m。右端接一阻值为4Ω的小灯泡L，在CDEF矩形区域内有竖直向上的匀强磁场，磁感应强度B按如图规律变化。CF长为2m。在t=0时，金属棒从图中位置由静止在恒力F作用下向右运动到EF位置，整个过程中，小灯泡亮度始终不变。已知ab金属棒电阻为1Ω，求：

①通过小灯泡的电流   ②恒力F的大小
③金属棒的质量

如图所示，MN、PQ为光滑金属导轨（金属导轨电阻忽略不计），MN、PQ相距L=50cm，导体棒AB的电阻为r＝1Ω，且可以在MN、PQ上滑动，定值电阻R₁＝3Ω，R₂＝6Ω，整个装置放在磁感应强度为B=1.0T的匀强磁场中，磁场方向垂直与整个导轨平面，现用外力F拉着AB向右以v＝5m/s速度作匀速运动。求：

（1）导体棒AB产生的感应电动势E和AB棒上的感应电流方向
（2）导体棒AB向右匀速移动的过程中，外力做功的功率
