一光滑金属导轨如图所示，水平平行导轨MN、ST相距＝0.5m，竖直半圆轨道NP、TQ直径
均为 D＝0.8m，轨道左端用阻值R＝0.4Ω的电阻相连．水平导轨的某处有一竖直向上、磁感应强度B＝0.06T的匀强磁场．光滑金属杆ab质量m＝0.2kg、电阻r＝0.1Ω，当它以5m/s的初速度沿水平导轨从左端冲入磁场后恰好能到达竖直半圆轨道的最高点P、Q．设金属杆ab与轨道接触良好，并始终与导轨垂直，导轨电阻忽略不计．取g＝10m/s²，求金属杆：
（1）刚进入磁场时，通过金属杆的电流大小和方向；
（2）到达P、Q时的速度大小；
（3）冲入磁场至到达P、Q点的过程中，电路中产生的焦耳热．

如图所示，两根不计电阻的金属导线MN与PQ放在水平面内，MN是直导线，PQ的PQ₁段是直导线，Q₁Q₂段是弧形导线，Q₂Q₃段是直导线，MN、PQ₁、Q₂Q₃相互平行，M、P间接入一个阻值R=0.25Ω的电阻。一根质量为1.0 kg不计电阻的金属棒AB能在MN、PQ上无摩擦地滑动，金属棒始终垂直于MN，整个装置处于磁感应强度B=0.5T的匀强磁场中，磁场方向竖直向下。金属棒处于位置（I）时，给金属棒一个向右的速度v₁=4 m/s，同时方向水平向右的外力F₁ ="3" N作用在金属棒上使金属棒向右做匀减速直线运动；当金属棒运动到位置(Ⅱ)时，外力方向不变，大小变为F₂，金属棒向右做匀速直线运动，经过时间t ="2" s到达位置(Ⅲ)。金属棒在位置(I)时，与MN、Q₁Q₂相接触于a、b两点，a、b的间距L₁=1 m，金属棒在位置(Ⅱ)时，棒与MN、Q₁Q₂相接触于c、d两点。已知s₁="7.5" m。求：（1）金属棒向右匀减速运动时的加速度大小?
（2）c、d两点间的距离L₂=?
（3）外力F₂的大小？
（4）金属棒从位置(I)运动到位置(Ⅲ)的过程中，电阻R上放出的热量Q=？

两根足够长的光滑金属导轨平行固定在倾角为θ的斜面上，它们的间距为d．磁感应强度为B的匀强磁场充满整个空间、方向垂直于斜面向上．两根金属杆ab、cd的质量分别为m和2m，垂直于导轨水平放置在导轨上，如图所示．设杆和导轨形成的回路总电阻为R而且保持不变，重力加速度为g．

（1）给ab杆一个方向沿斜面向上的初速度，同时对ab杆施加一平行于导轨方向的恒定拉力，结果cd杆恰好保持静止而ab杆则保持匀速运动．求拉力做功的功率．
（2）若作用在ab杆的拉力与第（1）问相同，但两根杆都是同时从静止开始运动，求两根杆达到稳定状态时的速度．

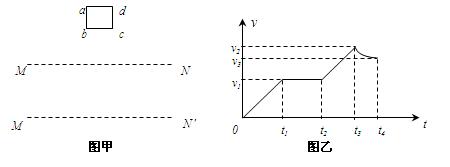

如图甲所示，abcd是位于竖直平面内的正方形闭合金属线框，金属线框的质量为m，电阻为R．在金属线框的下方有一匀强磁场区域， MN和M′N′是匀强磁场区域的水平边界，并与线框的bc边平行，磁场方向与线框平面垂直．现金属线框由距MN的某一高度从静止开始下落，图乙是金属线框由静止开始下落到完全穿过匀强磁场区域瞬间的速度－时间图象，图像中坐标轴上所标出的字母均为已知量．求：
（1）金属框的边长L；
（2）磁场的磁感应强度B；
（3）请分别计算出金属线框在进入和离开磁场的过程中所产生的热量Q₁和Q₂．

如图所示，竖直放置的U形导轨宽为L，上端串有电阻R（其余导体部分的电阻都忽略不计），磁感应强度为B的匀强磁场方向垂直于纸面向外。金属棒ab的质量为m，与导轨接触良好，不计摩擦.从静止释放后ab保持水平而下滑。说明导体棒的运动性质，试求最大加速度a和导体棒下滑的最大速度v_m.

如图所示，光滑导轨在竖直平面内，匀强磁场的方向垂直于导轨平面，磁感应强度B="0.5" T，电源的电动势为1.5 V，内阻不计。当电键K拨向a时，导体棒（电阻为R）PQ恰能静止。当K拨向b后，导体棒PQ在1 s内扫过的最大面积为多少？（导轨电阻不计）

如图所示，两根正对的平行金属直轨道MN、M´N´位于同一水平面上，两轨道之间的距离 l = 0.50m．轨道的MM′端之间接一阻值R =0.40Ω的定值电阻，NN′端与两条位于竖直面内的半圆形光滑金属轨道NP、N′P′平滑连接，两半圆轨道的半径均为 R₀ = 0.50m．直轨道的右端处于竖直向下、磁感应强度B = 0.64T的匀强磁场中，磁场区域的宽度d = 0.80m，且其右边界与NN′重合．现有一质量 m = 0.20kg、电阻 r = 0.10Ω的导体杆ab静止在距磁场的左边界s = 2.0m处．在与杆垂直的水平恒力 F =2.0N的作用下ab杆开始运动，当运动至磁场的左边界时撤去F，结果导体ab恰好能以最小速度通过半圆形轨道的最高点PP′．已知导体杆ab在运动过程中与轨道接触良好，且始终与轨道垂直，导体杆ab与直轨道之间的动摩擦因数 μ= 0.10，轨道的电阻可忽略不计，取 g = 10m/s²，求：
（1）导体杆刚进入磁场时，通过导体杆上的电流大小和方向；
（2）导体杆穿过磁场的过程中整个电路产生的焦耳热．


如图所示，水平U形光滑导轨，宽度为L=1m，导轨电阻忽略不计，ab杆的电阻 r=0.1Ω，定值电阻R=" 0." 3Ω。匀强磁场的磁感应强度B=0.5T，方向垂直导轨向上，现用力F拉动ab杆由静止开始向右加速前进2m时恰以2m/s的速度作匀速运动。求此时：
（1）a、b间的电势差 ；
（2）ab杆所受的安培力大小和方向；
（3）ab杆加速过程中通过ab杆的电量q。

设长为L的正确方形线框的电阻为R，将以恒定速度匀速穿过有界匀强磁场，磁场的磁感应强度为B，v的方向垂直于B，也垂直于磁场边界，磁场范围的宽度为d，如图所示，则，

（1）若L＜d，求线框穿过磁场安培力所做的功；
（2）若L＞d，求线框穿过磁场安培力所做的功。

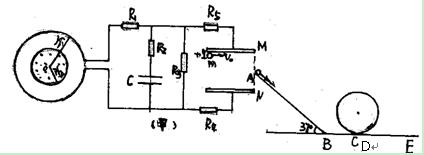

（20分）金属圆环半径r₁=10m，内有半径为r₂=的圆形磁场磁感强度随时间的变化关系如图乙，金属圆环与电容C、电阻及平行金属板MN如图甲连接，金属圆环电阻为r₀=2Ω，R₁＝R₃＝3Ω，R₂＝R₅＝2Ω，R₄＝7Ω，紧靠MN的右侧有一个与水平方向夹角为37°、长为L=2.0m的粗糙的倾斜轨道AB，通过水平轨道BC与竖直圆轨道相连，出口为水平轨道DE，整个轨道除AB以外都是光滑的。其中AB与BC轨道以微小圆弧相接。一个绝缘带电小球以初速度V₀=4.0m/s从MN左侧紧靠上极板（不接触）水平飞入,从A点飞出电场速度恰好沿AB方向，并沿倾斜轨道滑下。已知物块与倾斜轨道的动摩擦因数u=0.50。（g取10m/s²，sin37°="0.60," cos37°="0.80)" ,
（1）平行金属板MN两端电压是多少？
（2）为了让小物块不离开轨道，并且能够滑回倾斜轨道AB，则竖直圆轨道的半径应该满足什么条件？
（3）按照（2）的要求，小物块进入轨道后可以有多少次通过圆轨道上距水平轨道高为0.01m的某一点。
