电吉他是利用电磁感应原理工作的一种乐器．如图甲为电吉他的拾音器的原理图，在金属弦的下方放置有一个连接到放大器的螺线管．一条形磁铁固定在管内，当拨动金属弦后，螺线管内就会产生感应电流，经一系列转化后可将电信号转为声音信号。若由于金属弦的振动，螺线管内的磁通量随时间的变化如图乙所示，则对应感应电流的变化为（      ）

在竖直方向的匀强磁场中，水平放置一圆形导体环．规定导体环中电流的正方向如图1所示，磁场向上为正．当磁感应强度 B 随时间 t 按图2变化时，下列能正确表示导体环中感应电流变化情况的是（   ）

如图所示，两个相邻的有界匀强磁场区，磁感应强度方向相反，且垂直纸面，磁感应强度的大小均为B，磁场区在y轴方向足够长，在x轴方向的宽度为a，一正三角形（中垂线长为a）导线框ABC从图示位置向右匀速穿过磁场区域，设逆时针方向为电流的正方向，则图中线框中产生的感应电流i与对线框移动距离x的关系图象正确的是

如图所示，一个边长为a、电阻为R的等边三角形线框，在外力作用下，以速度v匀速穿过宽均为a的两个匀强磁场.这两个磁场的磁感应强度大小均为B方向相反.线框运动方向与底边平行且与磁场边缘垂直.取逆时针方向的电流为正。若从图示位置开始，线框中产生的感应电流I与沿运动方向的位移x之间的函数图象，下面四个图中正确的是（     ）

如图所示，由粗细均匀的电阻丝制成的边长为l的正方形线框abcd，其总电阻为R，现使线框以水平向右的速度v匀速穿过一宽度为2l、磁感应强度为B的匀强磁场区域，整个过程中ab、cd两边始终保持与磁场边界平行。令线框的cd边刚好与磁场左边界重合时t=0，电流沿abcda流动的方向为正，u₀=Blv。线框中a、b两点间电势差u_ab随线框cd边的位移x变化的图象正确的是（      ）

如图所示，一宽40cm的匀强磁场区域，磁场方向垂直纸面向里．一边长为20cm的正方形导线框位于纸面内，以垂直于磁场边界的恒定速度υ=20cm/s通过磁场区域，在运动过程中，线框有一边始终与磁场区域的边界平行，取它刚进入磁场的时刻为t=0，在以下四个图象中，正确反映感应电流随时间变化规律的是：

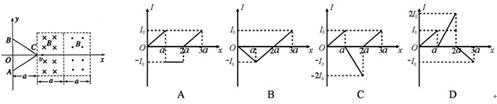

如图所示，两个垂直纸面的匀强磁场方向相反。磁感应强度的大小均为B，磁场区域的宽度为a，一正三角形（高度为a）导线框ABC从图示位置沿图示方向匀速穿过两磁场区域，以逆时针方向为电流的正方向，在下图中感应电流I与线框移动距离x的关系图的是（  ）

如图，一有界区域内，存在着磁感应强度大小均为B，方向分别垂直于光滑水平桌面向下和向上的匀强磁场，磁场宽度均为L，边长为L的正方形框abcd的bc边紧靠磁场边缘置于桌面上，使线框从静止开始沿x轴正方向匀加速通过磁场区域，若以逆时针方向为电流的正方向，能反映线框中感应电流变化规律是图：

如图所示，一个边长为a、电阻为R的等边三角形线框，在外力作用下，以速度v匀速穿过宽均为a的两个匀强磁场.这两个磁场的磁感应强度大小均为B方向相反.线框运动方向与底边平行且与磁场边缘垂直.取逆时针方向的电流为正。若从图示位置开始，线框中产生的感应电流I与沿运动方向的位移x之间的函数图象，下面四个图中正确的是（  ）

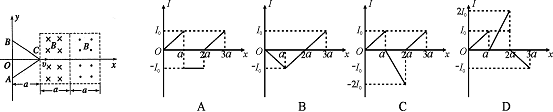

如图所示，两个垂直纸面的匀强磁场方向相反。磁感应强度的大小均为B，磁场区域的宽度为a，一正三角形（高度为a）导线框ABC从图示位置沿图示方向匀速穿过两磁场区域，以逆时针方向为电流的正方向，在下图中感应电流I与线框移动距离x的关系图的是
