如图所示,平行导轨水平放置,匀强磁场的方向垂直于导轨平面,两金属棒、和轨道组成闭合电路,用水平恒力F向右拉,使、分别以和的速度向右匀速运动,若棒与轨道间的滑动摩擦力为,则回路中感应电流的功率为( )

如图a所示在光滑水平面上用恒力F拉质量m的单匝均匀正方形铜线框，边长为a，在1位置以速度v₀进入磁感应强度为B的匀强磁场并开始计时t=0，若磁场的宽度为b(b>3a)，在3t₀时刻线框到达2位置速度又为v₀并开始离开匀强磁场。此过程中v-t图象如图b所示，则

A. t=0时，线框右侧边MN的两端电压为Bav₀
B. 在t₀时刻线框的速度为v₀－2F t₀/m
线框完全离开磁场的瞬间位置3速度一定比t₀时刻线框的速度大
D. 线框从1位置进入磁场到完全离开磁场位置3过程中，线框中产生的电热为2Fb

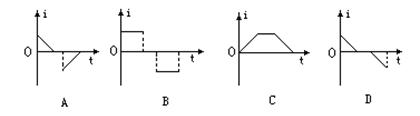

如图所示，一闭合直角三角形线框以速度v匀速穿过匀强磁场区域．从BC边进入磁场区开始计时，到A点离开磁场区止的过程中，线框内感应电流的情况(以逆时针方向为电流的正方向)是下如图所示中的 :( )

一闭合线圈固定在垂直于纸面的匀强磁场中，设向里为磁感强度B的正方向，线圈中的箭头为电流i的正方向(如图10所示)．已知线圈中感生电流i随时间而变化的图像如图所示，则磁感强度B随时间而变化的图像可能是（）

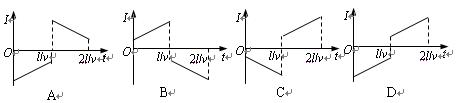

图中两条平行虚线之间存在匀强磁场，虚线间的距离为l，磁场方向垂直纸面向里。abcd是位于纸面内的梯形线圈，ad与bc间的距离也为l。t=0时刻，bc边与磁场区域边界重合，如图所示。现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域。取沿a→b→c→d→a的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I随时间t变化的图线可能是

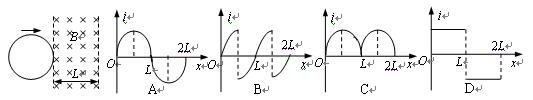

如图所示，两条平行虚线之间存在匀强磁场，磁场方向垂直纸面向里，虚线间的距离为L。金属圆环的直径也是L。自圆环从左边界进入磁场开始计时，以垂直于磁场边界的恒定速度v穿过磁场区域。规定逆时针方向为感应电流i的正方向，则圆环中感应电流i随其移动距离x的i～x图象最接近 [ ]

如图所示，一导体圆环位于纸面内，O为圆心。环内两个圆心角为90º的扇形区域内分别有匀强磁场，两磁场磁感应强度的大小相等，方向相反且均与纸面垂直。导体杆OM可绕O转动，M端通过滑动触点与圆环良好接触。在圆心和圆环间连有电阻R。杆OM以匀角速度ω逆时针转动，t=0时恰好在图示位置。规定从a到b流经电阻R的电流方向为正，圆环和导体杆的电阻忽略不计，则杆从t=0开始转动一周的过程中，电流随ωt变化的图象是

A． B． C． D．
