如图 (a)、(b)所示的电路中，电阻R和自感线圈L的电阻值都很小，且小于灯A的电阻，接通S，使电路达到稳定，灯泡A发光，则
(　　)

(2011·东城区模拟)如图所示的电路,电源电动势为E,线圈L的电阻不计.以下判断正确的是(   )

(2011·江门模拟)如图所示，电路中A、B是完全相同的灯泡，L是一带铁芯的线圈.开关S原来闭合，则开关S断开的瞬间(   )

A.L中的电流方向改变，灯泡B立即熄灭
B.L中的电流方向不变，灯泡B要过一会儿才熄灭
C.L中的电流方向改变，灯泡A比B熄灭慢
D.L中的电流方向不变，灯泡A比B熄灭慢

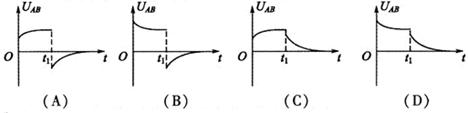

（2010·江苏卷）4.如图所示的电路中，电源的电动势为E,内阻为r,电感L的电阻不计，电阻R的阻值大于灯泡D的阻值，在t=0时刻闭合开关S，经过一段时间后，在t=t1时刻断开S,下列表示A、B两点间电压UAB随时间t变化的图像中，正确的是（   ）

如图所示的电路中，电源的电动势为E,内阻为r,电感L的电阻不计，电阻R的阻值大于灯泡D的阻值，在t=0时刻闭合开关S,经过一段时间后，在t=t₁时刻断开S,下列表示A、B两点间电压U_AB随时间t变化的图像中，正确的是

如图10所示电路中，L为电感线圈，电阻不计，A、B为两灯泡，则（  ）

A、合上S时，A先亮，B后亮
B、合上S时，A、 B同时亮
C、合上S稳定后，A变亮，B熄灭
D、断开S时，A熄灭，B重新亮后再

如图3所示，L1和L2是两个相同灯泡，L是一个自感系数非常大的线圈，其阻值与电阻R相同。如果最初S₁是闭合的、S₂是断开的。那么，可能出现的情况是（   ）

如图4所示电路，电感线圈L的自感系数足够大，其直流电阻忽略不计，L_A、L_B是两个相同的灯泡，则(　　)

A．S闭合瞬间．A、B同时亮，然后A逐渐变暗到熄灭，B变得更亮；S断开瞬间，A亮一下才熄灭，B立即熄灭
B．S闭合瞬间，L_A很亮，L_B逐渐亮；S断开瞬间，L_A逐渐熄灭，L_B立即熄灭
C．S闭合瞬间，L_A、L_B同时亮，然后L_A熄灭，L_B亮度不变；S断开瞬间，L_A亮一下才熄灭，L_B立即熄灭；
D．S闭合瞬间，L_A不亮，L_B很亮；S断开瞬间，L_A、L_B立即熄灭

如图3所示，电阻R和线圈自感系数L的值都较大，电感线圈的电阻不计，A、B是两只完全相同的灯泡，当开关S闭合时，电路可能出现的情况是

A． A、B一起亮，然后B熄灭   B．A比B先亮，然后A熄灭　
C．A、B一起亮，然后A熄灭    D．B比A先亮，然后B熄灭

如图所示，闭合开关S后调节滑动变阻器R和R_t，使同样规格的两个小灯泡A和B都正常发光，然后断开开关。下列说法正确的是（   ）

A．再次闭合开关S时，灯泡A和B同时正常发光
B．再次闭合开关S时，灯泡B立刻正常发光，灯泡A逐渐亮起来
C．再次闭合开关S时，灯泡A立刻正常发光，灯泡B逐渐亮起来
D．闭合开关S使灯泡A、B正常发光后，再断开开关S，灯泡B立刻熄灭，灯泡A逐渐熄灭
