如图所示，金属杆ab静放在水平固定的“U”形金属框上，整个装置处于竖直向上的磁场中．当磁感应强度均匀增大时，杆ab总保持静止，则

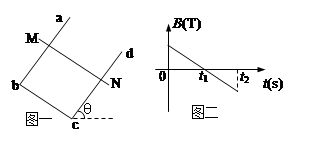

如图一所示，abcd为用导体做成的框架，其所在平面与水平面成θ角，质量为m的导体棒MN与ab、cd接触良好，回路的电阻为R，整个装置放于垂直于框架平面的变化的磁场中，t=0时磁场方向向上。磁感应强度B的变化情况如图二所示，MN始终静止。则在0~t₂时间段内，下面的分析正确的是（     ）

如图所示，虚线范围内有垂直于纸面向外的匀强磁场，宽度为L．一个边长也为L的正方形闭合导线框在竖直面内，下底边恰好位于磁场上边界．将导线框由静止释放后开始做加速运动；当其下底边到达磁场下边界时，导线框刚好开始做匀速运动，直到导线框完全离开磁场．关于以上两个阶段中的能量转化情况，下列说法正确的是　
　　　　

粗细均习的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行。现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移出过程中线框的一边a、b两点间电势差绝对值最大的是（          ）


一矩形线圈在匀强磁场中匀速转动，当线圈通过中性面时（   ）

如图，MN、PQ为磁场的理想边界，MN左上方磁场垂直于纸面向里，PQ右下方磁场垂直于纸面向外，磁场左右无边界，磁感应强度大小相同，MN、PQ间距离为d，都与水平成45°角.一个边长为d的正方形线框沿水平方向从左向右匀速通过中间没有磁场的区域，设线框中感应电流逆时针为正，则感应电流随时间变化的图象为(　　)

如图所示，用导线做成圆形或正方形回路，这些回路与一直导线构成几种位置组合(彼此绝缘)，下列组合中，切断直导线中的电流时，闭合回路中会有感应电流产生的是(　　)

下列说法正确的是(　　)

如图所示，将边长为l的正方形闭合线圈以不同速度v₁、v₂向右匀速拉出磁场时(v₁<v₂)，下列结论正确的是(　　)

如图所示，固定位置在同一水平面内的两根平行长直金属导轨的间距为d，其右端接有阻值为R的电阻，整个装置处在竖直向上磁感应强度大小为B的匀强磁场中。一质量为m（质量分布均匀）的导体杆ab垂直于导轨放置，且与两导轨保持良好接触，杆与导轨之间的动摩擦因数为u。现杆在水平向左、垂直于杆的恒力F作用下从静止开始沿导轨运动距离L时，速度恰好达到最大（运动过程中杆始终与导轨保持垂直）。设杆接入电路的电阻为r，导轨电阻不计，重力加速度大小为g。则此过程(     )

A．杆的速度最大值为

B．流过电阻R的电量为

C．恒力F做的功与摩擦力做的功之和等于杆动能的变化量

D．恒力F做的功与安倍力做的功之和等于杆动能的变化量

如图所示，一导线弯成半径为a的半圆形闭合回路。虚线MN右侧有磁感应强度为B的匀强磁场。方向垂直于回路所在的平面。回路以速度v向右匀速进入磁场，www.ks5u.com直径CD始络与MN垂直。从D点到达边界开始到C点进入磁场为止，下列结论正确的是(   )

A．感应电流方向不变

B．CD段直线始终不受安培力

C．感应电动势最大值E＝Bav

D．感应电动势平均值
