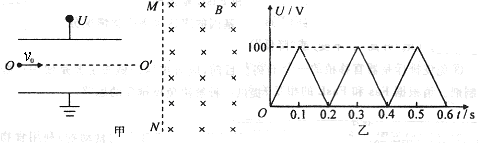

如图甲所示，两平行金属板长度l不超过0.2 m，两板间电压U随时间t变化的图象如图乙所示。在金属板右侧有一左边界为MN、右边无界的匀强磁场，磁感应强度B =0.01 T，方向垂直纸面向里。现有带正电的粒子连续不断地以速度v₀=10⁵m/s射入电场中，初速度方向沿两板间的中线OO’方向。磁场边界MN与中线OO’垂直。已知带电粒子的比荷q/m=10⁸C/kg，粒子的重力和粒子之间的相互作用力均可忽略不计。

(1) 在每个粒子通过电场区域的时间内，可以把板间的电场强度看作是恒定的。请通过计算说明这种处理能够成立的理由；
(2)设t=0.1 s时刻射人电场的带电粒子恰能从金属板边缘穿越电场射入磁场，求该带电粒子射出电场时速度的大小；
(3) 对于所有经过电场射入磁场的带电粒子，设其射人磁场的入射点和从磁场射出的出射点间的距离为d,试判断d的大小是否随时间变化？若不变，证明你的结论；若变化，求出d的变化范围。

如图所示，在y＜0的区域内存在匀强磁场，磁场方向垂直于xy平面并指向纸里，磁感应强度为B。一带负电的粒子（质量为m、电荷量为q）以速度v₀从O点射入磁场，入射方向在xy平面内，与x轴正向的夹角为θ=30⁰。（粒子所受重力不计）求：
（1）该粒子射出磁场时的位置；
（2）该粒子在磁场中运动的时间。

如图所示，在以原点O为圆心、半径为R的半圆形区域内充满了磁感应强度为B的匀强磁场，x轴下方为一平行板电容器，其正极板与x轴重合且在O处开有小孔，两极板间距离为。现有电荷量为e、质量为m的电子在O点正下方负极板上的P点由静止释放。不计电子所受重力。

（1）若电子在磁场中运动一段时间后刚好从磁场的最右边缘处返回到x轴上，求加在电容器两极板间的电压。
（2）将两极板间的电压增大到第（1）问中电压的4倍，先在P处释放第一个电子，在这个电子刚到达O点时释放第二个电子，求第一个电子离开磁场时，第二个电子的位置坐标。

如图所示，一长为l、质量为M的绝缘板静止在光滑水平面上，板的中点有一个质量为m的小物块，它带有电荷量为q的正电荷。在绝缘板右侧有一磁感应强度为B，方向垂直于纸面向里的匀强磁场，磁场的宽度也为l。在水平恒力F的作用下绝缘板与物块一起向右运动。物块进入磁场前与绝缘板相对静止，进入后与绝缘板产生相对滑动，当物块运动到磁场的右边界时，恰好位于绝缘板的左端，此时物块与板间的摩擦力刚好减为零，已知物块经过磁场所用的时间为t。求
（1）物块进入磁场左边界时的速度大小
（2）物块到达磁场右边界时的速度大小
（3）绝缘板完全穿出磁场时的速度大小

在真空室内取坐标系xOy，在x轴上方存在二个方向都垂直于纸面向外的磁场区Ⅰ和Ⅱ（如图），平行于x轴的虚线MM’和NN’是它们的边界线，两个区域在y方向上的宽度都为d、在x方向上都足够长．Ⅰ区和Ⅱ区内分别充满磁感应强度为B和的匀强磁场．一带正电的粒子质量为m、电荷量为q，从坐标原点O以大小为v的速度沿y轴正方向射入Ⅰ区的磁场中．不计粒子的重力作用．
（1）如果粒子只是在Ⅰ区内运动而没有到达Ⅱ区，那么粒子的速度v满足什么条件？粒子运动了多长时间到达x轴？
（2）如果粒子运动过程经过Ⅱ区而且最后还是从x轴离开磁场，那么粒子的速度v又满足什么条件？并求这种情况下粒子到达x轴的坐标范围？

水平直线MN上方有垂直纸面向外的足够大的有界匀强磁场区域，磁感应强度为B，正、负电子同时从MN边界O点以与MN成30⁰角的相同速度v射入该磁场区域(电子质量为m，电量为e) 经一段时间后从边界MN射出。求：
(1)它们从磁场中射出时，出射点间的距离；（画出电子运动的轨迹图）
(2)它们从磁场中射出的时间差。

（8分）如图所示，一束电子（电荷量为e）以速度v垂直射入磁感应强度为B、宽度为d的匀强磁场中，电子穿出磁场时速度方向与入射方向的夹角为，电子的重力忽略不计，求：
（1）电子的质量m ；
（2）穿过磁场的时间t 。

如图所示，在空间中有一直角坐标系xOy，其第一象限内充满着两个方向不同的匀强磁场区域I和II，直线OP是它们的边界。区域I中的磁感应强度为2B，方向垂直纸面向里，区域II中的磁感应强度为B，方向垂直垂直纸面向外，边界上的P点坐标为（3L，3L），一质量为m，电荷量为+q的粒子从P点平行于y轴正方向以速度V₀=射入区域I，经区域I偏转后进入区域II（忽略粒子重力），求：

【小题1】粒子在I和II两磁场中做圆周运动的半径之比；
【小题2】粒子在磁场中运动的总时间；
【小题3】粒子离开磁场的位置坐标。

直线MN上方有磁感应强度为B的匀强磁场，方向如图所示，一个电子质量为m，电荷为e，从O点以与MN成30°角的速度v射入磁场，求该电子从磁场中射出时距O点多远？在磁场中运动的时间是多少？

一足够长的矩形区域abcd内充满磁感应强度为B、方向垂直纸面向里的匀强磁场，矩形区域的左边界ad长为L，现从ad中点O垂直于磁场射入一速度方向与ad边夹角为30°、大小为v₀的带正电粒子，如下图所示．已知粒子电荷量为q，质量为m(重力不计)：

【小题1】若要求粒子能从ab边射出磁场，v₀应满足什么条件？
【小题2】若要求粒子在磁场中运动的时间最长，粒子应从哪一条边界处射出，出射点位于该边界上何处？最长时间是多少？
