．(10分)如图所示，MN是匀强磁场的左边界(右边范围很大)，磁场方向垂直纸面向里，在磁场中有一粒子源P，它可以不断地沿垂直于磁场方向发射出速度为v、电荷为＋q、质量为m的粒子(不计粒子重力)．已知匀强磁场的磁感应强度为B，P到MN的垂直距离恰好等于粒子在磁场中运动的轨道半径．求在边界MN上可以有粒子射出的范围．

如图所示，金属条的左侧有垂直纸面向里的磁感应强度为B、面积足够大的匀强磁场.在金属条正上方，与A点相距上方l处有一涂有荧光材料的金属小球P(半径可忽略).一强光束照射在金属条的A处，可以使A处向各个方向逸出不同速度的电子，小球P因受到电子的冲击而发出荧光.已知电子的质量为m、电荷量为e.

（1）从A点垂直金属条向左垂直射入磁场的电子中，能击中小球P的电子的速度是多大？
(2) 若A点射出的、速度沿纸面斜向下方，且与金属条成θ角的电子能击中小球P，请导出其速率v与θ的关系式，并在图中画出其轨迹.

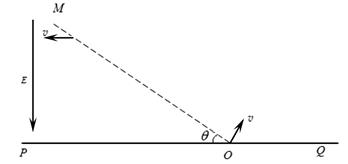

如图所示，虚线MO与水平线PQ相交于O，二者夹角θ=30°，在MO左侧存在电场强度为E、方向竖直向下的匀强电场，MO右侧某个区域存在磁感应强度为B、垂直纸面向里的匀强磁场，O点处在磁场的边界上.现有一群质量为m、电量为+q的带电粒子在纸面内以速度v()垂直于MO从O点射入磁场,所有粒子通过直线MO时，速度方向均平行于PQ向左.不计粒子的重力和粒子间的相互作用力，求：

【小题1】速度最大的粒子自O点射入磁场至返回水平线POQ所用的时间.
【小题2】磁场区域的最小面积.
【小题3】根据你以上的计算可求出粒子射到PQ上的最远点离O的距离，请写出该距离的大小（只要写出最远距离的最终结果，不要求写出解题过程）

如图所示，一带电微粒质量为m=2.0×10^-11kg、电荷量q=+1.0×10^-5C，从静止开始经电压为U₁=100V的电场加速后，水平进入两平行金属板间的偏转电场中，微粒射出电场时的偏转角θ=60°，并接着沿半径方向进入一个垂直纸面向外的圆形匀强磁场区域，微粒射出磁场时的偏转角也为θ=60°。已知偏转电场中金属板长L=，圆形匀强磁场的半径R=，重力忽略不计。求：

【小题1】带电微粒经U₁=100V的电场加速后的速率；
【小题2】两金属板间偏转电场的电场强度E；
【小题3】匀强磁场的磁感应强度的大小。

如图所示,l₁和l₂为距离d＝0.lm的两平行的虚线,l₁上方和l₂下方都是垂直纸面向里的磁感应强度均为B＝0.20T的匀强磁场，A、B两点都在l₂上．质量m＝1.67×10^－27kg、电量q＝1.60×10^－19C的质子，从A点以v₀＝5.0×10⁵m/s的速度与l₂成θ＝45°角斜向上射出，经过上方和下方的磁场偏转后正好经过B点，经过B点时速度方向也斜向上．求（结果保留两位有效数字）：

【小题1】质子在磁场中做圆周运动的半径；
【小题2】 A、B两点间的最短距离；
【小题3】质子由A运动到B的最短时间．

如图所示，在一个圆形区域内，两个方向都垂直于纸面向外的匀强磁场分布在以直径A₂A₄为边界的两个半圆形区域I、Ⅱ中，直径A₂A₄与A₁A₃的夹角为60°，一质量为、带电荷量为的粒子以某一速度从I区的边缘点A₂处沿与A₂A₃成30°角的方向射人磁场，再以垂直A₂A₄的方向经过圆心D进入Ⅱ区，最后再从A₂处射出磁场。已知该粒子从射入到射出磁场所用的时间为t，求I区和Ⅱ区中磁感应强度B₁和B₂的大小(忽略粒子重力)。

如图所示，在真空中半径r=3．0×10^-2m的圆形区域内，有磁感应强度B=0.2T、方向垂直向里的匀强磁场，带正电的粒子以初速度υ_o=1.0×10⁶m／s从磁场边界上的a端沿各个方向射入磁场，速度方向都垂直于磁场方向，已知ab为直径，粒子的比荷詈=1.0×10⁸C／kg，不计粒子重力，取sin37°=0.6，cos37°=0.8，求：

【小题1】粒子做圆周运动的半径。
【小题2】粒子在磁场中运动的最长时间。
【小题3】若射人磁场的速度改为υ_o=3．0×10⁵m／s，其他条件不变，求磁场边界上有粒子击中的圆弧的长度。

如图甲所示，一个绝缘倾斜直轨道固定在竖直面内，轨道的AB部分粗糙，BF部分光滑。整个空间存在着竖直方向的周期性变化的匀强电场，电场强度随时间的变化规律如图乙所示，t=0时电场方向竖直向下。在虚线的右侧存在着垂直纸面向里的匀强磁场，磁感应强度为。现有一个质量为m，电量为q的带正电的物体（可以视为质点），在t=0时从A点静止释放，物体与轨道间的动摩擦因数为，t=2s时刻，物体滑动到B点。在B点以后的运动过程中，物体没有离开磁场区域，物体在轨道上BC段的运动时间为1s，在轨道上CD段的运动时间也为1s。（物体所受到的洛伦兹力小于2mgcosθ）
【小题1】若轨道倾角为，求物块滑动到B的速度大小。
【小题2】若轨道倾角θ角未知，而已知BC及CD的长度分别为S₁、S₂，求出倾角的三角函表达式（用S₁、S₂、g表示）
【小题3】观察物体在D点以后的运动过程中，发现它并未沿着斜面运动，而且物块刚好水平打在H点处的竖直挡板（高度可以忽略）上停下，斜面倾角已知，求F点与H点的间距L。

如图所示，相距为d、板间电压为U的平行金属板M、N间有垂直纸面向里、磁感应强度为B₀的匀强磁场；在pOy区域内有垂直纸面向外、磁感应强度为B的匀强磁场；pOx区域为无场区．
一正离子沿平行于金属板、垂直磁场射入两板间并做匀速直线运动，从H（0，a）点垂直y轴进入第Ⅰ象限．

【小题1】求离子在平行金属板间的运动速度；
【小题2】若离子经Op上某点离开磁场，最后垂直x轴离开第Ⅰ象限，求离子在第Ⅰ象限磁场区域的运动时间；
【小题3】要使离子一定能打在x轴上，则离子的荷质比应满足什么条件？

如图所示，第一象限的某个矩形区域内，有方向垂直于纸面向里的匀强磁场，磁场的左边界与y轴重合，第二象限内有互相垂直正交的匀强电场与匀强磁场，其磁感应强度=0.5T。一质量m=l×kg，电荷量的带正电的粒子以速度从x轴上的N点沿与x轴负方向成角方向射入第一象限，经P点进入第二象限内沿直线运动，一段时间后，粒子经x轴上的M点并与x轴负方向成角的方向飞出，M点坐标为(-0.1，0),N点坐标(0.3，0)，不计粒子重力。求:
【小题1】匀强电场的电场强度E的大小与方向;
【小题2】匀强磁场的磁感应强度的大小;
【小题3】匀强磁场矩形区城的最小面积。
