在图示的电路中，电源内阻r不可忽略，开关S闭合后，当可变电阻R的滑动片P向向上移动时，关于电路中相关参量变化的判断中正确的是：

如图所示，是一火警报警期器的一部分电路示意图。其中R₂为用半导体热敏材料（其阻值随温度的升高而迅速减小）制成的传感器，电流表A为值班室的显示器，a、b之间接报警器。当传感器R₂所在处出现火情时，显示器A的电流I、报警器两端的电压U的变化情况是（   ）

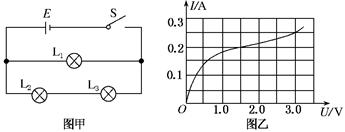

在如图甲所示的电路中，电源的电动势为3.0V，内阻不计，L₁、L₂、L₃为3个用特殊材料制成的同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示。当开关S闭合稳定后

在如图所示电路中，电源电动势为12V，内电阻1Ω。闭合S后，调整R的阻值，使电压表的示数增大ΔU=2V。在这一过程中 （ ）

电动势为E、内阻为r的电源与定值电阻R₁、R₂及滑动变阻器R连接成如图所示的电路，当滑动变阻器的触头由中点滑向b端时，下列说法正确的是（    ）

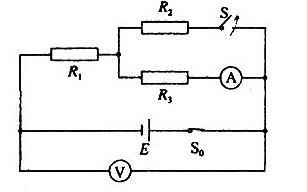

如图，E为内阻不能忽略的电池，R₁、R₂、R₃为定值电阻，S₀、S为开关，V与A分别为电压表与电流表。初始时S₀与S均闭合，现将S断开，则

（12分）如图所示为某种电子秤的原理示意图，AB为一均匀的滑线电阻，阻值为R，长度为L，两边分别有P₁、P₂两个滑动头。P₁可在竖直绝缘光滑的固定杆MN上保持水平状态而上下自由滑动，弹簧处于原长时，P₁刚好指着A端，P₁与托盘固定相连，若P₁、P₂间出现电压时，该电压经过放大，通过信号转换后在显示屏上将显示物体重力的大小。已知弹簧的劲度系数为k，托盘自身质量为m₀，电源电动势为E，内阻不计，当地的重力加速度为g。求;

（1）托盘上未放物体时，在托盘自身重力作用下，P₁离A的距离x₁
（2）托盘上放有质量为m的物体时，P₁离A的距离x₂
（3）在托盘上未放物体时通常先校准零点，其方法是：调节P₂，使P₂离A点的距离也为x₁，从而使P₁、P₂间的电压为零。校准零点后，将物体m放在托盘上，试推导出物体质量m与P₁、P₂间的电压U之间的函数关系式。

如图是一火警报警电路的示意图。其中R₃为用某种材料制成的传感器，这种材料的电阻率随温度的升高而增大。值班室的显示器为电路中的电流表，电源两极之间接一报警器。当传感器R₃所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是 （   ）

如图所示电路中的电源为恒流源，它能够提供持续的定值电流。当滑动变阻器的滑动触头向上滑动时，下面说法正确的是

酒精测试仪用于对机动车驾驶人员是否酗酒的现场检测，酒精检测仪是一种半导体酒精气体传感器检测仪．如果传感器的电阻R与酒精气体浓度C关系为（k为一常数），则在如图所示的电路中，酒精气体浓度C与电压表示数U之间的对应关系正确的是（   ）
