如图所示为一示波管内部结构示意图，A 、B为水平放置的电极，C、D为竖直放置的电极，为使阴极发射出的电子能打在荧光屏上的区域“Ⅱ”，则A、B间加的电压U_AB和C、D间加的电压U_CD应该是（    ）

A．U_AB＞0，U_CD＞0
B．U_AB＞0，U_CD＜0
C．U_AB＜0，U_CD＞0
D．U_AB＜0，U_CD＜0

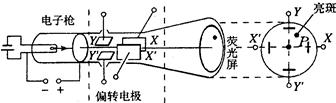

如图9所示，示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成．如果在荧光屏上P点出现亮斑，那么示波管中的                           (　　)

示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图所示。如果在荧光屏上P点出现亮斑，那么示波管中的

A．极板应带负电

B．极板应带负电

C．极板应带负电

D．极板应带负电

示波器是一种多功能电学仪器.可以在荧光屏上显示出被检测的电压波形.它的工作原理等效成下列情况:如图甲所示,真空室中电极K发出的电子(初速不计),经过电压为U1的加速电场后,由小孔S沿水平金属板A、B间的中心线射入两板间.在两极板右侧且与极板右端相距D处有一个与两板中心线垂直的范围很大的荧光屏,中心线正好与屏上坐标原点相交(x方向水平,y方向竖直),电子通过极板间打到荧光屏上将出现亮点.若在A、B两板间加上如图乙所示的电压,则荧光屏上亮点的运动规律是(    )

A.沿y轴方向做匀速运动
B.沿x轴方向做匀速运动
C.沿y轴方向做匀加速运动
D.沿x轴方向做匀加速运动

示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图所示．如果在荧光屏上P点出现亮斑，那么示波管中的（       ）

物理小组用自己设计的位移传感器来探究滑块的简谐运动，其工作原理如图(a)所示，滑块M在导轨上平移时，带动滑动变阻器的滑片P一起平移，利用示波器获得的U—t图像可以反映滑块M的位移x的变化情况。已知电源电动势为E，内阻不计，滑动变阻器的滑片从A端滑到B端的总长为L，滑块位于O点时滑片P恰与AB的中点接触。滑块M以O为平衡位置做简谐运动（取向右为正方向）振幅为。若U随时间t的变化关系如图(b)所示，则在图示0—t₁时间内，下列说法正确的是

如图所示，是一个说明示波管工作原理的示意图，电子经电压U₁加速后以速度v₀垂直进入偏转电场，离开电场时的偏转量是h，两平行板间距离为d，电势差是U₂，板长是l，每单位电压引起的偏转量（h/U）叫做示波管的灵敏度，那么要提高示波管的灵敏度，可以采取下列哪些方法  (    )

示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图所示。如果在荧光屏上P点出现亮斑，那么示波管中的（    ）

电视显像管上的图像是电子束打在荧光屏的荧光点上产生的。为了获得清晰的图像电子束应该准确地打在相应的荧光点上。电子束（重力不计）飞行过程中受到地磁场的作用，会发生我们所不希望的偏转。关于从电子枪射出后自西向东飞向荧光屏的过程中，电子由于受到地磁场作用的运动情况正确的是

图为一个示波器工作原理的示意图，电子经电压为 U₁的加速电场后以速度v₀垂直进入偏转电场，离开电 场时的偏转量是h，两平行板间的距离为d，电势差U₂，板长L，为了提高示波管的灵敏度(每单位电压引起的偏转量h/U₂)可采取的方法是( 　　)
