如图所示，在某一真空空间，有一水平放置的理想平行板电容器充电后与电源断开，若正极板A以固定直线00/为中心沿竖直方向作微小振幅的缓慢振动时，恰有一质量为m带负电荷的粒子(不计重力)以速度沿垂直于电场方向射入平行板之间，则带电粒子在电场区域内运动的轨迹是(设负极板B固定不动，带电粒子始终不与极板相碰) （   ）

某平行板电容器的电容为C，带电量为Q，相距为d，今在板间中点放一个电量为q的点电荷，则它受到的电场力的大小为（    ）

A．

B．

C．

D．

控制变量法，在物理实验中应用比较广泛，如图所示为研究影响平行板电容器电容 的因素的装置图，设两极板正对面积为S，极板间的距离为，静电计指针偏角为，实验中，极板所带电荷量Q不变，若（  ）

A．保持S不变，增大d，则变小

B．保持S不变，减小d，则变小

C．保持不变，减小S，则变大

D．保持不变，减小S，则不变

如图所示电路中，电源电动势为E、内阻为r，电阻R₂、R₃为定值电阻，R₁为滑动变阻器，A、B为水平放置的电容器的上下两个极板。当滑动变阻器R₁处于某位置时，A、B两板间的带电油滴悬浮不动，则下列说法中正确的是               (    )


A．两极板A、B间正对面积减小其他条件不变时，油滴将向下运动
B．移动R₁的滑动触头且其他条件不变时，电压表的读数增大了ΔU，  则电阻R₃两端的电压减小了ΔU
C．欲使带电油滴向上运动，则采取的方法可能是使可变电阻R₁滑动触头向右移动
D．欲使R₂的热功率变大，则只能使R₁的滑动触头向右移动

如图所示，足够长的两平行金属板正对着竖直放置，它们通过导线与电源E、定值电阻R、开关S相连．闭合开关后，一个带电的液滴从两板上端的中点处无初速释放，最终液滴落在某一金属板上．下列说法中正确的是(　　)

平行板电容器和电源、电阻、电键串联，组成如图所示的电路．接通开关K，电源即给电容器充电 (    )

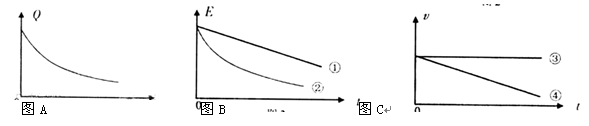

右图是某同学设计的电容式速度传感器原理图，其中上板为固定极板，下板为待测物体，在两极板间电压恒定的条件下，极板上所带电量Q将随待测物体的上下运动而变化，若Q 随时间t的变化关系为Q = b/(t+a)（a、b为大于零的常数），其图象如题图A所示，那么图B、图C中反映极板间场强大小E 和物体速率 v 随 t 变化的图线可能是


A．①和③
B．①和④
C．②和③
D．②和④

平行板电容器的两个极板水平放置，两极板间有一带电量不变的小油滴，油滴在极板间运动时所受空气阻力的大小与其速率成正比。若两极板间电压为零，经一段时间后，油滴以速率v匀速下降。若两极板间的电压为U，经一段时间后，油滴以速率v匀速上升。若两极板间电压为－U，油滴做匀速运动时速度的大小、方向将是:

如图所示，一平行板电容器通过一个闭合的开关与电池相连．板间有一带电的液滴处于静止状态，欲使液滴向上运动，可以采取的措施是

传感器是把非电学物理量（如位移、速度、压力、角度等）转换成电学物理量（如电压、电流、电荷量等）的一种元件．图示中的甲、乙、丙、丁是四种常见的电容式传感器，下列说法中正确的是  (     )
