如图所示，由两块相互靠近的平行金属板组成的平行板电容器的极板N与静电计相接，极板M接地。用静电计测量平行板电容器两极板间的电势差U.在两板相距一定距离d时，给电容器充电，静电计指针张开一定角度。在整个实验过程中，保持电容器所带电量Q不变，下面操作能使静电计指针张角变小的是：

对于如图所示的电路，下列说法正确的是（   ）

如右图所示电路，交流点的最大值保持不变，若提高交流电的频率，则下列说法正确的是（   ）

如图所示，平行板电容器与电动势为E的直流电源（内阻不计）连接，下极板N接地.在其两板间的P点固定一个带负电的点电荷。则以下说法正确的是（   ）

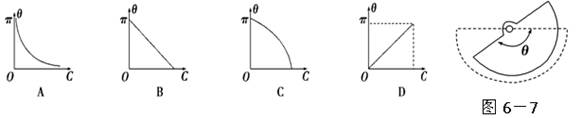

如图所示为电容式传感器部分构件的示意图．当动片(实线图)和定片(虚线图)之间正对扇形区的圆心角的角度θ发生变化时，电容C便发生变化，图中能正确反映C和θ间函数关系的是(　　)

如图所示，先接通S使电容器充电，然后断开S，当 增大两极板间距离时，电容器所带电量Q、电容C、两 板间电势差U、电容器两极板间场强的变化情况是   (　　)

A．Q变小
B．C变小
C．U不变
D．E变大

（2012年2月西安联考）如图为测定压力的电容式传感器，其核心部件是一平行板电容器。将电容器、灵敏电流表（零刻度在中间）和电源串联成闭合电路，当压力F作用于可动膜片电极上时，膜片产生形变，引起电容的变化，导致灵敏电流表指针偏转。在对膜片开始施加恒定压力到膜片稳定后，灵敏电流表指针的偏转情况为（电流从电流表正接线柱流入时指针向右偏）  （ ）

A.向右偏到某刻度后回到零刻度
B向左偏到某刻度后回到零刻度
C.向右偏到某刻度后不动
D.向左偏到某刻度后不动

如图所示, 让平行板电容器带电后，极板B与一灵敏的静电计相接，极板A接地。静电计的指针偏转一定的角度，若不改变A、B两板的带电量而将A板向B板靠近，那么静电计指针的偏转角度将

A．一定减小            B．一定增大
C．一定不变            D．可能不变

传感器是把非电学量（如高度、温度、压力等）的变化转换成电学量变化的一种元件，它在自动控制中有着广泛的应用.如图是一种测定液面高度的电容式传感器的示意图.金属棒与导电液体构成一个电容器，将金属棒和导电液体分别与直流电源的两极相连接，从电容C和导电液与金属棒间的电压U的变化就能反映液面的升降情况，即

①电源接通后，电容C减小，反映h减小.
②电源接通后，电容C减小，反映h增大.
③电源接通再断开后，电压U减小，反映h减小.
④电源接通再断开后，电压U减小，反映h增大.
以上判断正确的是

如图所示，平行金属板A、B带有等量异号电荷，电子和质子均以速率v分别从正（A板）、负（B板）两极板上的小孔沿垂直板面的方向射入板间，那么

A．若质子能到达A板，则电子也一定能到达B板
B．若电子能到达B板，则质子也一定能到达A板
C．若质子、电子均分别能到达A、B板，则电子、质子在板间运动 的过程中的动能改变量不相等
D．若质子、电子均分别能到达A、B板，则电子、质子在板间运动  的过程中的动能改变量相等
