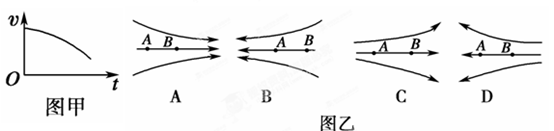

A、B是一条电场线上的两个点，一带负电的粒子仅在电场力作用下以一定的初速度从A点沿电场线运动到B点，其速度v和时间t的关系图象如图甲所示．则此电场的电场线分布可能是图乙中的（     ）

如图所示，虚线是两个等量点电荷所产生的静电场中的一簇等势线，一不计重力的带电粒子从a点射入电场后沿图中的实线运动，b点是其运动轨迹上的另一点，则下列判断正确的是

图是电场中某区域的电场线分布图，P点是电场中的一点，则（  ）

有关电场和磁场，下列说法正确的是（ ）.

如图所示, Q是带负电的点电荷, P₁和P₂是其电场中的两点, 一个电子在P₁和P₂两点所受的电场力分别为F₁和F₂, 所具有的电势能分别为E_P1和E_P2, 则（   ）

如图所示，点电荷A、B是带电量为Q的正电荷，C、D是带电量为Q的负电荷，它们处在一个矩形的四个顶点上。它们产生静电场的等势面如图中虚线所示，在电场中对称的有一个正方形路径abcd（与ABCD共面)，如实线所示，O为正方形与矩形的中心。取无穷远处电势为零，则：

A．O点电势为零，场强为零。
B．b、d两点场强相等．电势相等。
C．将电子沿正方形路径a---d---c移动，电场力先做负功，后做正功。
D．将质子沿直线路径a---o---c移动，电势能先减少后增加。

图中的实线表示电场线，虚线表示只受电场力作用的带 电粒子从M点运动到N点的轨迹。可以判定

下列关于电场线的说法中，正确的是(   )

一带电粒子从A点射人电场，从B点射出，电场的等势面和粒子的运动轨迹如图所示，图中左侧前三个等势面彼此平行，不计粒子的重力。下列说法正确的有

某电场的电场线分布如图所示，下列说法正确的是
