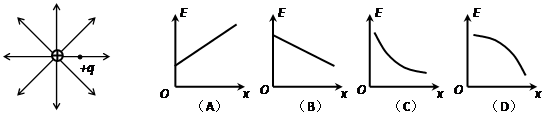

在如图所示的电场中，一点电荷＋q沿电场线方向运动，其电势能随位移变化的关系最接近于下图中的

虚线是用实验方法描绘出的某一静电场的一簇等势线及其电势的值，一带电粒子只在电场力作用下飞经该电场时，恰能沿图中的实线AC运动，则下列判断正确的是

如图所示，在真空中的A、B两点分别放置等量异种点电荷，在A、B两点间取一正六边形路径abcdef，六边形的O与A、B的中点重合，其中ad连线与AB连线垂直．现将一α粒子沿该路径逆时针移动一周，下列判断不正确的是 （     ）

A．c点和e点的电场强度和电势都相同
B．e点和f点的电场强度和电势都相同
C．粒子从b点经c点到d点过程中，电势能先增加再减小
D．粒子子从d点经ef到a点过程中，电场力不做功

在光滑绝缘水平面的P点正上方0点固定一电荷量为+Q的点电荷，在水平面上的N点，由静止释放质量为m，电荷量为-q的检验电荷，该检验电荷经过P点时速度为v，图中θ=60°。则在+Q形成的电场中（规定P点的电势为零）

A．N点电势低于P点电势

B．N点电势为

C．P点电场强度大小是N点的2倍

D．检验电荷在N点具有的电势能为

如图所示，在一个匀强电场中有一个四边形ABCD，其中，M为AD的中点，N为BC的中点。一个电量为3×10^-7C带正电的粒子，从A点移动到B点，电场力做功为W_AB=3.0×10^-8J；将该粒子从D点移动到C点，电场力做功为W_DC=5.0×10^-8J。下列结论正确的是   （   ）

A．A、B两点之间的电势差为0．1 V
B．若将该粒子从M点移动到N点，电场力做功W_MN=4.0×10^-8J
C．若将该粒子从M点移动到N点，电场力做功W_MN=8.0×10^-8J
D．若A、B之间的距离为1cm，该电场的场强一定是E=10V/m

如图所示为一正点电荷的电场线的分布情况，A、B、C为其中一条电场线上的三点。已知AB=BC，=0，=5V，则关于A点的电势高低，下列判断中正确的是(    )

A．>10 V                 B．<10 V
C．="l0" V                 D．="5" V

图是电场中某区域的电场线分布图，a、b是电场中的两点。下列说法中正确的是(    )

真空中，两个相距L的固定点电荷E、F所带电荷量大小分别是Q_E和Q_F，在它们共同形成的电场中，有一条电场线如图中实线所示，实线上的箭头表示电场线的方向．电场线上标出了M、N两点，其中N点的切线与EF连线平行，且∠NEF＞∠NFE．则

A．E带正电，F带负电，且

B．在M点由静止释放一带正电的检验电荷，检验电荷将沿电场线运动到N点

C．过N点的等势面与过N点的切线垂直

D．负检验电荷在M点的电势能大于在N点的电势能

在光滑绝缘水平面的P点正上方O点固定了一电荷量为+Q的正点电荷，在水平面上的N点，由静止释放质量为m，电荷量为-q的负检验电荷，该检验电荷经过P点时速度为v，图中θ=60°，规定电场中P点的电势为零。则在+Q形成的电场中

A．N点电势高于P点电势

B．N点电势为

C．P点电场强度大小是N点的2倍

D．检验电荷在N点具有的电势能为

真空中有两个带等量正电的点电荷，在它们所在平面内的中央任意取一个矩形路径，如图所示，则                                       （  ）
