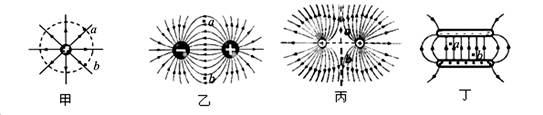

在如图所示的四种电场中，分别标记有a、b两点。其中a、b两点的电势相等、电场强度相同的是
| A．甲图中与点电荷等距的a、b两点 |
| B．乙图中两等量异种电荷连线的中垂线上与连线等距的a、b两点 |
| C．丙图中两等量同种电荷连线的中垂线上与连线等距的a、b两点 |
| D．丁图中匀强电场中的a、b两点 |
如图所示是某一点电荷的电场线分布图，a、b、c三点到该点电荷的距离分别为ra、rb、rc，且ra= rb＜ rc ,则下列表述正确的是
| A．该点电荷带正电 |
| B．a、b两点的场强相同 |
| C．a、b两点的电势相等 |
| D．将负电荷从a点移到c点，其电势能减少 |
下列说法正确的是
A．公式 适合于任意电场 |
B．公式 中的 是产生电场E的源电荷 |
C．公式 中的B是电流I所产生的磁场的磁感应强度 |
D．由公式 知，电容器的电容 与电容器带电量成正比 |
如图所示，实线表示匀强电场的电场线.一个带正电荷的粒子以某一速度射入匀强电场，只在电场力作用下，运动的轨迹如图中的虚线所示，a、b为轨迹上的两点.若a点电势为фa ，b点电势为фb ，则
| A．场强方向一定向左，且电势фa>фb |
| B．场强方向一定向左，且电势фa<фb |
| C．场强方向一定向右，且电势фa>фb |
| D．场强方向一定向右，且电势фa<фb |
阴极射线示波管的聚焦电场是由电极Al、A2形成，实线为电场线，虚线为等势线，Ｚ轴为该电场的中心轴线，P、Q、R为一个从左侧进入聚焦电场的电子运动轨迹上的三点，不计电子的重力，则
| A．电极A1的电势高于电极A2的电势 |
| B．电子在P点处的动能大于在Q点处的动能 |
| C．电场中Q点的电场强度小于R点的电场强度 |
| D．电子从P至R的运动过程中，电场力对它一直做正功 |
下列关于电场线的说法正确的是：（ ）
| A．静电场中电场线不闭合不相交但可以相切 |
| B．电场线密的地方电势高 |
| C．电场线不表示带电粒子在电场中的运动轨迹，但带电粒子可以沿电场线运动 |
| D．电场线是客观存在的，所以可将毛发屑悬浮在处于电场中的蓖麻油里来模拟 |
一带负电小球从空中的a点运动到b点，受重力、空气阻力和电场力作用，重力对小球做功3.5J，小球克服空气阻力做功0.5J，电场力做功1J，则：（ ）
| A．小球在a点的重力势能比在b点大4J |
| B．小球在a点的机械能比在b点少0.5J |
| C．小球在a点的电势能比在b点少1J |
| D．小球在a点的动能比在b点大4J |
如图所示，在x轴上关于原点O对称的两点固定放置在等量异种点电荷+Q和
－Q，x轴上的P点位于－Q的右侧。下列判断正确的是（ ）
| A．P点电势比O点高 |
| B．在x轴上还有一点与P点电场强度相同 |
| C．P点电场强度和O点的电场强度方向相同 |
D．若将一试探电荷 从P点移至O点，电势能减小 |
某电场的电场线分布如图所示，下列说法中正确的是( )
| A．a、b、c、d四点中d点的电势最高 |
| B．c点的电场强度大于d点的电场强度 |
| C．若将一正试探电荷由a点移到b点，电势能减小 |
| D．若将一负试探电荷由c点移到d点，电势能减小 |
