两个等量异种的点电荷十Q和一Q，相距为r，在它们连线的中点O处放置另一点电荷q，如图3－10所示，则q所受的电场力的大小等于：（        ）

两个等量点电荷P、Q在真空中产生的电场线（方向未画出）如图所示，一电子在A、B两点所受的电场力分别为FA和FB，则它们的大小关系为（   ）

A．FA=FB       B．FA<FB
C．FA>FB       D．无法确定

如图所示，电量为+q和-q的点电荷分别位于正方体的顶点，正方体范围内电场强度为零的点有

在真空中的光滑水平绝缘面上有一带电小滑块。开始时滑块静止。若在滑块所在空间加一水平匀强电场E₁，持续一段时间后立即换成与E₁相反方向的匀强电场E₂。当电场E₂与电场E₁持续时间相同时，滑块恰好回到初始位置，且具有动能E_k。在上述过程中，E₁对滑块的电场力做功为W₁，电场力大小为F₁；E₂对滑块的电场力做功为W₂，电场力大小为F₂则：

如图所示，AB、CD为一圆的两条直径，且相互垂直，O点为圆心。空间存在一未知静电场，场强方向与圆周所在平面平行。现有一电子，在电场力作用下（重力不计），先从A点运动到C点，动能减少了W；又从C点运动到B点，动能增加了W，那么关于此空间存在的静电场可能是

A．方向垂直于AB并由O指向C的匀强电场
B．方向垂直于AB并由C指向O的匀强电场
C．位于O点的正点电荷形成的电场
D．位于D点的正点电荷形成的电场

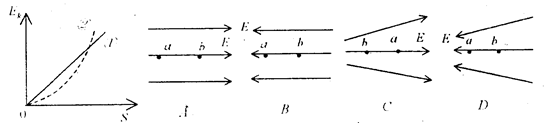

有一个负点电荷只受电场力的作用，分别从两电场中的a点由静止释放，在它沿直线运动到b点的过程中，动能EK随位移s变化的关系图象如左下图中的①、②图线所示，则能与图线相对应的两个电场的电场线分布图分别是下图中的

有一个正检验电荷仅受电场力的作用，分别从电场中的a点由静止释放，动能Ek随位移s变化的关系图象如图1中的①、②、③图线所示，其中图线①是直线。图2中甲是匀强电场，乙是孤立的正点电荷形成的电场，丙是等量异号点电荷形成的电场（a、b位于两点电荷连线上，且a位于两点电荷连线中点处），丁是等量正点电荷形成的电场（a、b位于两点电荷连线中垂线上，且a位于两点电荷连线中点处），则下列说法正确的是：（ ）

某无限长粗糙绝缘直杆与等量异种电荷连线的一条中垂线重合，杆水平放置。杆上有A、B、O三点，其中O为等量异种电荷连线中点，AO=BO。现将一带电小圆环从杆上A点以初速度v0向B点滑动（不计小环重力），滑到B点时速度恰好为0，则关于带电小圆环的运动，下列说法正确的是（  ）

A．运动的加速度逐渐变小
B．运动的加速度先变大后变小
C．运动到O点的速度为v0/2
D．运动到O点的速度小于v0/2

如图所示，水平粗糙绝缘杆从物体A中心的孔穿过，A的质量为M，用绝缘细线将另一质量为m的小球B与A连接，整个装置所在空间存在水平向右的匀强电场E，A不带电，B带正电且电荷量大小为Q，A、B均处于静止状态，细线与竖直方向成θ角．则

A．细线中张力大小为     B．细线中张力大小为
C．杆对A的摩擦力大小为QE   D．杆对A的支持力大小为Mg

如图所示，O点为等量异种点电荷连线的中点，a、b两点的连线与两电荷连线垂直。今在外力作用下将带电量为+q的点电荷从a点移动到b点，关于点电荷的电势能下列说法中正确的是                            （   ）
