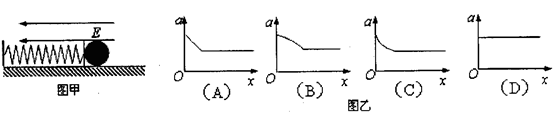

如图甲所示，水平面绝缘且光滑，轻质弹簧左端固定，右端连一轻质绝缘挡板，空间存在着水平方向的匀强电场，一带电小球在电场力和挡板压力作用下处于静止。若突然将电场反向，则小球加速度随位移变化的关系图象可能是图乙中的

图中带箭头的直线是正的点电荷中的一条电场线，在这条直线上有A、B两点，一带电粒子从A点由静止释放后，仅在电场力的作用下运动经过B点，则有关下列说法正确的是：

A．A、B两点场强方向不同 B．A点场强小于B点场强
C．该带电粒子一定带负电 D．A点场强大于B点场强

如图所示，AB、CD为一圆的两条直径，且相互垂直，O点为圆心.空间存在一未知静电场，场强方向与圆周所在平面平行.现有一电子，在电场力作用下（重力不计），先从A点运动到C点，动能减少了W；又从C点运动到B点，动能增加了W，那么关于此空间存在的静电场可能是（）

A．方向垂直于AB并由O指向C的匀强电场
B．方向垂直于AB并由C指向O的匀强电场
C．位于O点的正点电荷形成的电场	D．位于D点的正点电荷形成的电场

如图所示，A、B是两个等量异种点电荷，C、D是A、B连线的中垂线上且与连线距离相等的两点，则（）

A．在A、B连线的中垂线上，从C到D，各点电势都相等，场强都相同
B．在A、B连线的中垂线上，从C到D，场强先增大后减小，电势先升高后降低
C．在A、B连线的中垂线上，从C到D，场强先增大后减小，各点的电势都相等
D．在A、B连线上，从A到B，场强先减小后增大，电势逐渐升高

电场强度的定义式为E=F/q，下列说法正确的是（）

如图所示，水平放置的两平行金属板间有一竖直方向匀强电场，板长为L，板间距离为d，在距极板右端L处有一竖直放置的屏M，一带电量为q，质量为m的带电质点从两板中央平行于极板射入电场，最后垂直打在M屏上。以下说法中正确的是

A．质点打在屏的中央P点上方，板间场强大小为2mg/q

B．质点打在屏的中央P点处，板间场强大小为mg/q

C．质点打在屏的中央P点下方，板间场强大小为2mg/q

D．质点打在屏的中央P点下方，板间场强大小为mg/q

如右图，M、N和P是以MN为直径的半圆弧上的三点，点为半圆弧的圆心，.电荷量相等、符号相反的两个电荷分别置于M、N两点，这时点电场强度的大小为E₁；若将N点处的点电荷移至P点，则点的场强大小变为E₂.E₁与E₂之比为

物理学中有些问题的结论不一定必须通过计算才能验证，有时只需通过一定的分析就可以判断结论是否正确。如图所示为两个彼此平等且共轴的半径分别为和的圆环，两圆环上的电荷量均为 (＞0)，而且电荷均匀分布。两圆环的圆心和相距为2，联线的中点为，轴线上的点在点右侧与点相距为(＜＝。试分析判断下列关于点处电场强度大小的表达式(式中为静电力常量)正确的是
