如图所示，在两等量异种点电荷的电场中，MN为两电荷连线的中垂线，a、b、c三点所在直线平行于两电荷的连线，，且a与c关于MN对称，b点位于MN上，d点位于两电荷的连线上。以下判断正确的是

A b点场强大于d点场强
B b点场强小于d点场强
C a、b两点的电势差等于b、c两点间的电势差
D 试探电荷+q在a点的电势能小于在c点的电势能

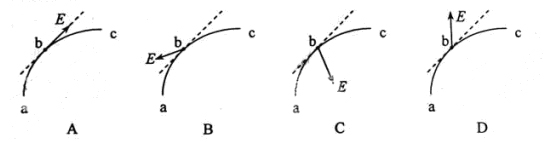

一带负电荷的质点，在电场力作用下沿曲线abc从a运动到c，已知质点的速率是递减的。关于b点电场强度E的方向，下列图示中可能正确的是（虚线是曲线在b点的切线）

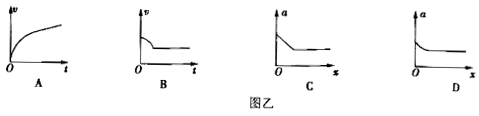

如图甲所示，水平面绝缘且光滑，一绝缘的轻弹簧左端固定，右端有一带正电荷的小球，小球与弹簧不相连。空间存在着水平向左的匀强电场。带电小球在电场力和弹簧弹力的作用下静止。现保持电场强度的大小不变，突然将电场反向。若将此时作为计时起点，则图乙中描述速度与时间、加速度与位移之间变化关系的图象正确的是

如图，为真空中某一点电荷Q产生的电场，a、b分别是其电场中的两点，其中a点的场强大小为E_a，方向与a、b连线成120°角；b点的场强大小为E_b，方向与a、b连线成150°角。一带负电的检验电荷q在场中由a运动到b，则

A．a、b两点场强大小

B．q在a、b两点受到的电场力大小之比

C．a、b两点电势相比较

D．q在a、b两点电势能相比较

如图所示，绝缘杆两端固定带电小球A和B，轻杆处于水平向右的匀强电场中，不考虑两球之间的相互作用。初始时杆与电场线垂直，将杆右移的同时顺时针转过90°，发现A、B两球电势能之和不变。根据如图给出的位置关系，下列说法不正确的是（   ）

如图所示，真空中有两个等量异种点电荷A、B， M、N、O是AB连线的垂线上的点，且AO＞OB．一带负电的试探电荷仅受电场力作用，运动轨迹如图中实线所示，设M、N两点的场强大小分别为E_M、E_N，电势分别为φ_M、φ_N．下列判断中正确的是：

A．B点电荷一定带正电
B．E_M大于E_N
C．φ_M大于φ_N
D．此试探电荷在M处的电势能小于N处的电势能

一电子在电场中由a点运动到b点的轨迹如图中虚线所示。图中一组平行直线（实线）是等势面，则下列说法正确的是

如图所示，等量同种正电荷的电场中，O为两个电荷连线中点，直线MN为两个电荷连线的中垂线， OM等于ON。有一个带正电的点电荷从M点沿直线移到N点，下列说法正确的是

点电荷A、B是带电量为Q的正电荷，C、D是带电量为Q的负电荷，它们处在一个矩形的四个顶点上。它们产生静电场的等势面如图中虚线所示，在电场中对称地有一个正方形路径abcd(与ABCD共面)，如图中实线所示，O为正方形与矩形的中心，则

A．取无穷远处电势为零，则O点电势为零，场强为零
B．b、d两点场强相等，电势相等
C．将某一正试探电荷沿正方形路径a→d→c移动，电场力先做正功，后做负功
D．将某一正试探电荷沿正方形路径a→b→c移动，电场力先做正功，后做负功

如图所示，光滑绝缘的水平桌面上有A、B两个带电小球，A球固定不动，给B球一个垂直AB连线方向的初速度 vo，有关B球在水平桌面上运动，不可能发生的情况是

（A）速度、加速度都变小 （B）速度、加速度都变大
（C）速度变小、加速度变大（D）速度的大小和加速度的大小都不变
