“探究功与物体速度变化的关系”的实验如图所示，当静止的小车在一条橡皮筋作用下弹出时，橡皮筋对小车做的功记为W。 当用2条、3条完全相同的橡皮筋并在一起进行第2次、第3次实验时，使每次实验中橡皮筋伸长的长度都保持一致。每次实验中小车获得的速度由打点计时器所打的纸带测出。

（1）若木板水平放置，小车在两条橡皮筋作用下运动，当小车速度最大时，关于橡皮筋所处的状态与小车所在的位置（视小车为质点），下列说法正确的是           。

如图（甲） 所示的实验装置，可用于探究力对静止物体做功与物体获得速度的关系。

（1）实验中，小车会受到摩擦阻力的作用，可以使木板适当倾斜来平衡掉摩擦阻力，下面操作正确的是    ▲   。
A．放开小车，小车能够自由下滑即可
B．放开小车，小车能够匀速下滑即可
C．放开拖着纸带的小车，小车能够自由下滑即可
D．放开拖着纸带的小车，小车能够匀速下滑即可
（2）关于橡皮筋做功，下列说法正确的是    ▲   。
A．橡皮筋做的功可以直接测量
B．通过增加橡皮筋的条数可以使橡皮筋对小车做的功成整数倍增加
C．橡皮筋在小车运动的全程中始终做功
D．把橡皮筋拉伸为原来的两倍，橡皮筋做功也增加为原来的两倍
（3）若木板水平放置，小车在两条橡皮筋作用下运动，当小车速度最大时，关于橡皮筋所处的状态与小车所在的位置，下列说法正确的是    ▲   。
A．橡皮筋处于原长状态                    B．橡皮筋仍处于伸长状态
C．小车在两个铁钉的连线处                D．小车未过两个铁钉的连线
（4）在正确操作情况下，打在纸带上的点，并不都是均匀的，为了测量小车获得的速度，应选用纸带的     ▲    部分进行测量，如图（乙）所示；

某探究学习小组的同学欲探究“恒力做功与动能改变的关系”，他们在实验室组装了一套如下图所示的装置，另外他们还找到了打点计时器所用的学生电源、导线、复写纸、纸带、小木块、细沙．当滑块连接上纸带，用细线通过滑轮挂上空的小沙桶时，释放小桶，滑块处于静止状态．若你是小组中的一位成员，要完成该项实验，则：
（1）你认为还需要的实验器材有                   ．
（2）实验时为了保证滑块受到的合力与沙和沙桶的总重力大小基本相等，沙和沙桶的总质量应满足的实验条件是  ，实验时首先要做的步骤是 ．
（3）在（2）的基础上，某同学用天平称量滑块的质量M．往沙桶中装入适量的细沙，用天平称出此时沙和沙桶的总质量m．让沙桶带动滑块加速运动，用打点计时器记录其运动情况，在打点计时器打出的纸带上取两点，测出这两点的间距L和这两点的速度大小v1与v2（v1< v2）．则本实验最终要验证的数学表达式为              （用题中的字母表示）．
（4）如果实验时所用滑块质量为M，沙及沙桶总质量为m，让沙桶带动滑块在水平气垫导轨上加速运动，用打点计时器记录其运动情况，在打点计时器打出的纸带上取两点，测出这两点的间距L和这两点的速度大小v1与v2（v1< v2）．要探究滑块与沙及沙桶组成的系统机械能是否守恒，则最终需验证的数学表达式为     （用题中的字母表示）．

某实验小组采用图所示的装置探究“动能定理”，图中小车中可放置砝码，实验中，小车碰到制动装置时，钩码尚未到达地面，打点针时器工作频率为50 Hz．

（1）实验的部分步骤如下：
①在小车中放入砝码，把纸带穿过打点计时器，连在小车后端，用细线跨过定滑轮连接小车和钩码；
②将小车停在打点计时器附近，先        ，再        ，小车拖动纸带，打点计时器在纸带上打下一列点，         ；
③改变钩码或小车中砝码的数量，更换纸带，重复②的操作。
（2）如图是钩码质量为0.03 kg，砝码质量为0.02 kg时得到的一条纸带，在纸带上选择起始点0及A、B、C、D和E五个计数点，可获得各计数点到0的距离S及对应时刻小车的瞬时速度v,请将C点的测量结果填在表1中的相应位置．
（3）在上述的运动过程中，对于钩码、砝码和小车组成的系统，               做正功，
       做负功．

（4）实验小组根据实验数据绘出了图中的图线（其中Δv²=v²-v²₀）,根据图线可获得的结论是                                                 ．要验证“动能定理”，还需要测量的物理量是摩擦力和                 ．
表1纸带的测量结果

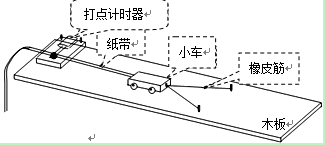

某同学做“探究功与速度变化的关系”的实验，如图所示，小车在一条橡皮筋的作用下弹出沿木板滑行，这时橡皮筋对小车做的功为W．当用2条、3条…实验时，使每次实验中橡皮筋伸长的长度都保持一致，每次实验中小车获得的速度都由打点计时器所打的纸带测出。

(1)除了图中已有的器材外，还需要导线、开关、交流电源和       (填测量工具)。
(2)实验中小车会受到摩擦阻力，可以使木板适当倾斜来平衡摩擦力，需要在       (填“左”或“右”)侧垫高木板。

某学习小组利用自行车的运动“探究阻力做功与速度变化的关系”．人骑自行车在平直的路面上运动，当人停止蹬车后，由于受到阻力作用，自行车的速度会逐渐减小至零，如图所示．在此过程中，阻力做功使自行车的速度发生变化．设自行车无动力后受到的阻力恒定．

（1）在实验中使自行车在平直的公路上获得某一速度后停止蹬车，需要测出人停止蹬车后自行车向前滑行的距离s，为了计算自行车的初速度，还需要测量____________（填写物理量的名称及符号）．

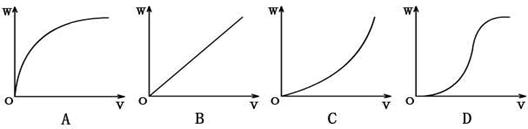

（2）设自行车受到的阻力恒为f，计算出阻力做的功及自行车的初速度．改变人停止蹬车时自行车的速度，重复实验，可以得到多组测量值．以阻力对自行车做功的大小为纵坐标，自行车初速度为横坐标，作出W一v曲线．分析这条曲线，就可以得到阻力做的功与自行车速度变化的定性关系．在实验中作出W一v图象如图所示，其中符合实际情况的是        ．

某同学采用如图3所示的装置进行了有关“动能定理”研究的实验。


a．按图3把实验器材安装好，不挂配重，反复移动垫木直到小车做匀速直线运动；
b．把细线系在小车上并绕过定滑轮悬挂质量为100g的配重，接通电源，放开小车，电火花计时器在被小车带动的纸带上打下一系列点。从某点A开始，此后在纸带上每隔4个点取一个计数点，依次标为B、C、D、……；
c．测量出B、C、D、……各点与A点的距离，分别记为x₁、x₂、x₃、……；
d．用配重受到的重力分别乘以x₁、x₂、x₃、……，得到配重重力所做的功W₁、W₂、W₃、……；
e．求出B、C、D、……各点的速度大小，分别记为υ₁、υ₂、υ₃、……，再求出它们的平方υ₁²、υ₂²、υ₃²、……；
f．用纵坐标表示速度的平方υ²，横坐标表示配重重力所做的功W，作出υ²－W图象，并在图象中描出（W_i，υ_i²）坐标点，再连成图线；
(重力加速度g=9.80m/s²，以下计算保留到小数点后两位）
① 该同学得到的υ²－W图象如图4所示。通过图象可知，打A点时对应小车的速度υ₀ = _________m/s；
② 小车的质量M=         kg。

某实验小组利用无线力传感器和光电门传感器探究“动能定理”。将无线力传感器和档光片固定在小车上，用不可伸长的细线通过一个定滑轮与重物G相连，无线力传感器记录小车受到拉力的大小。在水平轨道上A、B两点各固定一个光电门传感器，用于测量小车的速度v₁和v₂，如图所示。在小车上放置砝码来改变小车质量，用不同的重物G来改变拉力的大小。

（1）  实验主要步骤如下：
（2）
①测量小车和拉力传感器的总质量M₁。正确连接所需电路。调节导轨两端的旋钮改变导轨的倾斜度，用以平衡小车的摩擦力。将小车放置在导轨上，轻推小车，使之运动。可以通过                   判断小车正好做匀速运动。
②把细线的一端固定在力传感器上，另一端通过定滑轮与重物G相连；将小车停在点C，由静止开始释放小车，小车在细线拉动下运动，除了光电门传感器测量速度和力传感器测量拉力的数据以外，还应该记录的物理量为_________；
③改变小车的质量或重物的质量，重复②的操作。
（2）表格中M是M₁与小车中砝码质量之和，DE为动能变化量，F是拉力传感器的拉力，W是F在A、B间所做的功。表中的DE₃＝__________J，W₃＝_________J（结果保留三位有效数字）。

物体因绕轴转动而具有的动能叫转动动能，转动动能的大小与物体转动的角速度有关。为了研究某一砂轮的转动的动能E_K与角速度的关系。某同学采用了下述实验方法进行探索：先让砂轮由动力带动匀速旋转测得其角速度，然后让砂轮脱离动力，由于克服转轴间摩擦力做功，砂轮最后停下，测出砂轮从脱离动力到停止转动的过程中转动的圈数为，通过分析实验数据，得出结论。经实验测得的几组和如下表所示：

	0.5	1	2	3	4
n	5.0	20	80	180	320

在利用自由落体“验证机械能守恒定律”的实验中，
（1）（4分）下列器材中不必要的是_______ （只需填字母代号）．
A．重物        B．纸带       C．天平        D．电源
（2）（每空2分，共4分）如图所示为实验得到的一条点迹清晰的纸带，把第一个点记做O，另选连续的4个点A、B、C、D作为测量的点．经测量知道A、B、C、D各点到O点的距离分别为62．78cm、70．00cm、77．58cm、85．52cm．根据以上数据，可知重物由O点运动到B点，重力势能的减少量等于_______ J，动能的增加量等于_______J．（已知所用重物的质量为1．00kg，当地重力加速度g=9．80m/s²，取3位有效数字．）
