【2012?上海质检】“热磁振荡发电技术”是新能源研究领域的最新方向，当应用于汽车等可移动的动力设备领域时，会成为氢燃料电池的替代方案。它通过对处于磁路中的一段软磁体迅速加热并冷却，使其温度在其临界点上下周期性地振荡，引起磁路线圈中的磁通量周期性地增减，从而感应出连续的交流电。它的技术原理是物理原理。假设两足够长的光滑金属导轨竖直放置，相距为L，如图6所示，一导线与两导轨相连，磁感应强度的大小为B的匀强磁场与导轨平面垂直。一电阻为R、质量为m的导体棒在距磁场上边界h处静止释放．导体棒进入磁场后速度减小，最终稳定时离磁场上边缘的距离为H．整个运动过程中，导体棒与导轨接触良好，且始终保持水平，不计导轨的电阻。下列说法正确的是（ ）

A．整个运动过程中回路的最大电流为

B．整个运动过程中导体棒产生的焦耳热为

C．整个运动过程中导体棒克服安培力所做的功为

D．整个运动过程中回路电流的功率为

【2012?安徽信息卷】如图4所示，足够长的光滑U型导轨宽度为L，其所在平面与水平面的夹角为，上端连接一个阻值为R的电阻，置于磁感应强度大小为B，方向垂直于导轨平面向上的匀强磁场中，今有一质量为、有效电阻的金属杆沿框架由静止下滑，设磁场区域无限大，当金属杆下滑达到最大速度时，运动的位移为，则

A．金属杆下滑的最大速度

B．在此过程中电阻R产生的焦耳热为

C．在此过程中电阻R产生的焦耳热为

D．在此过程中流过电阻R的电量为

在倾角为θ足够长的光滑斜面上，存在着两个磁感应强度相等的匀强磁场，磁场方向一个垂直斜面向上，另一个垂直斜面向下，宽度均为L，如图所示。一个质量为m、电阻为R、边长也为L的正方形线框abcd.在t=0时刻以速度v₀进入磁场，恰好做匀速直线运动。若经过时间t₀线框ab边到达gg’与ff’正中间位置时，线框又恰好开始做匀速运动，则下列说法正确的是

A．当ab边刚越过ff’时，线框加速度的大小为

B．t0时刻线框匀速运动的速度为

C．t0时间内线框中产生的热量为

D．线框离开磁场的过程中一直做匀速直线运动

如图所示，在一均匀磁场中有一U形导线框abcd，线框处于水平面内，磁场与线框平面垂直，R为一电阻，ef为垂直于ab的一根导体杆，它可在ab、cd上无摩擦地滑动．杆ef及线框中导线的电阻都可不计．开始时，给ef一个向右的初速度，则(　　)

如图所示，水平面内两光滑的平行金属导轨，左端与电阻R相连接，匀强磁场B竖直向下分布在导轨所在的空间内，质量一定的金属棒垂直于导轨并与导轨接触良好．今对金属棒施加一个水平向右的外力F，使金属棒从a位置开始向右做初速度为零的匀加速运动，依次通过位置b和c。.若导轨与金属棒的电阻不计，ab与bc的距离相等，关于金属棒在运动过程中的有关说法正确的是(　　)

如图所示，光滑曲线导轨足够长，固定在绝缘斜面上，匀强磁场B垂直斜面向上．一导体棒从某处以初速度v₀沿导轨面向上滑动，最后又向下滑回到原处．导轨底端接有电阻R，其余电阻不计．下列说法正确的是

如图所示，竖直放置足够长的平行光滑导轨间距d=lm、其电阻不计，磁感应强度B=1T、方向垂直纸面向里，匀质导体棒AB长L=2m、电阻r=1Ω、质量为m=0.lKg；电阻R₁=R₂=1Ω，现让棒AB由静止释放（与导轨接触良好）．下降到虚线位置时达到最大速度，下列说法正确的是（g= 10m/s²）

(19分)如图甲所示，虚线MN上方存在垂直纸面向里的匀强磁场，MN下方存在竖直向下的匀强磁场，两处磁场磁感应强度大小相等。相距L=1．5 m的足够长的金属导轨竖直放置，导轨电阻不计。质量为m₁=1kg的金属棒ab和质量为m₂=0.27kg的金属棒cd均通过棒两端的套环水平地套在金属导轨上，金属棒的电阻Rab=Rcd=0.9Ω，ab棒光滑，cd棒与导轨间动摩擦因数为μ=0.75。现由静止释放cd棒，同时ab棒受方向竖直向上，大小按图乙所示变化的外力F作用而运动，经研究证明ab棒做初速度为零的匀加速运动，g取10m/s²。
(1)求磁感应强度B的大小和ab棒加速度的大小；
(2)已知在前2s内外力F做功为40J，求这一过程中两金属棒产生的总焦耳热；
(3)求cd棒达到最大速度所需的时间t₀。

如图，一倾斜的金属框架上放有一根金属棒，由于摩擦力的作用，金属棒在没有磁场时处于静止状态。从时刻开始，给框架区域加一个垂直于框架平面斜向上的随时间均匀增强的匀强磁场，到时刻，棒开始运动，在到这段时间内，金属棒所受的摩擦力

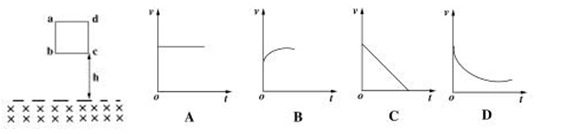

如图所示，让闭合线圈abcd从高h处下落后，进入匀强磁场中，在bc边开始进入磁场，到ab边刚进入磁场的这一段时间内，表示线圈运动的v－t图像不可能是图中的哪个?                                                            (     )?
