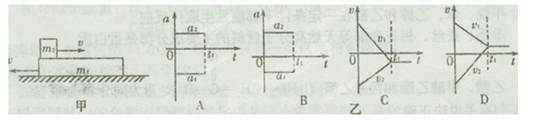

如图甲所示，光滑水平面上，木板m₁向左匀速运动．t=0时刻，木块从木板的左端向右以与木板相同大小的速度滑上木板，t₁时刻，木块和木板相对静止，共同向左匀速运动．以v₁和a₁，表示木板的速度和加速度；以v₂和a₂表示木块的速度和加速度，以向左为正方向，则图乙中正确的是

（2012年湖北黄冈期末） 物体在x轴上做直线运动，则上下两图对应关系正确的是(图中F表示物体所受的合外力，a表示物体的加速度，v表示物体的速度，x表示物体的位移，C、D图中曲线为抛物线)

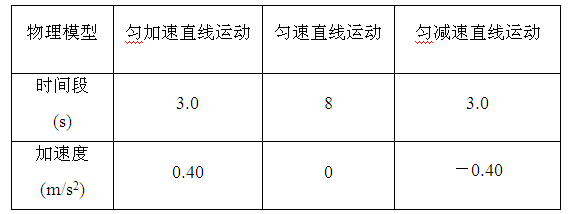

在由静止开始向上运动的电梯里，某同学把一测量加速度的装置(重力不计)固定在一个质量为1 kg的手提包上进入电梯，到达某一楼层后停止．该同学将采集到  的数据分析处理后列在下表中，为此，该同学在计算机上画出了如图8所示的图象，请你根据表中数据和所学知识判断下列图象正确的是(设F为手提包受到的拉力，取g＝9.8 m/s²)

蹦极”是一项刺激的极限运动，运动员将一端固定的长弹性绳绑在踝关节处，从几十米高处跳下。在某次蹦极中，弹性绳弹力F的大小随时间t的变化图象如图所示，其中t₂、t₄时刻图线的斜率最大。将蹦极过程近似为在竖直方向的运动，弹性绳中弹力与伸长量的关系遵循胡克定律，空气阻力不计。下列说法正确的是

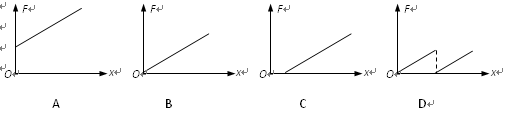

如图所示，水平面上质量相等的两木块A、B用一轻弹簧相连接，用一竖直向上的力F拉动木块A，使木块A缓慢上升至弹簧恢复原长．现改变力F使木块A由静止开始匀加速上升．研究从木块A开始匀加速运动到木块B刚离开地面这个过程，并且选定这个过程中木块A的起始位置为坐标原点，则下列图象中可以表示力F和木块A的位移x之间关系的是

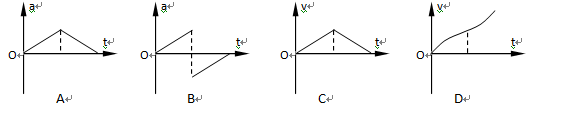

（2012年2月河北省五校联盟模拟）一个物体在三个力的作用下处于静止状态。现在使其中的一个力的大小在一段时间内均匀减小到零，然后又在相同的时间内从零均匀增大到原来的大小（此力的方向始终未变），在此过程中其余各力均不变。下列各图中，能正确描述此过程中物体加速度和速度变化情况的是：（     ）

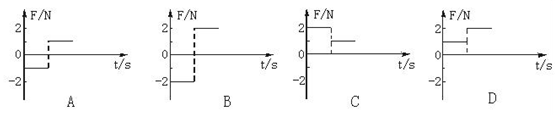

物体A的质量为 1kg，置于水平地面上，物体与地面的动摩擦因数μ =0.2。从t="0" 开始，物体以一定初速度 v0向左滑行的同时，受到一个水平向左、大小恒为 F0="1" N的作用力。则反映物体受到 的摩擦力 F随时间变化的图象是下图中的(取向右为正方向 ) ( )

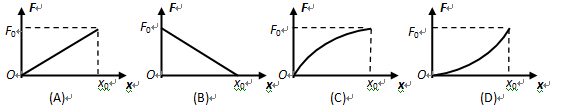

质量为m、初速度为零的物体，在大小变化不同的合外力作用下都通过位移x_o。下列各种情况中物体速度最大的是

．如图所示，一质量为m的滑块，以初速度v₀从倾角为θ的斜面底端滑上斜面，当其速度减为0后又沿斜面返回底端．已知滑块与斜面间的动摩擦因数为μ，若滑块所受的摩擦力为f、所受的合外力为F_合、加速度为a、速度为v，选沿斜面向上为正方向，在滑块沿斜面运动的整个过程中，这些物理量随时间变化的图像大致正确的是(　　)

图3－5－11

图3－5－12

放在水平地面上的一物块，受到方向不变的水平推力F的作用，力F的大小与时间t的关系如甲图所示；物块的运动速度v与时间t的关系如乙图所示，6s后的速度图象没有画出，g取10m/s²。下列说法正确的是（  ）
