某人在静止的湖面上某高度处竖直上抛一个铁球，铁球上升到最高点后自由下落，穿过湖水并陷入湖底的淤泥中一段深度(假设泥中阻力大小恒定)．不计空气阻力，以v、F、E_k分别表示铁球的速度、所受合外力和动能三个物理量的大小．如图6所示的图象中能正确反映铁球运动过程的是

甲、乙两辆汽车在平直的公路上沿同一方向做直线运动，t＝0时刻同时经过公路旁的同一个路标．在描述两车运动的v－t图中(如图4所示)，直线a、b分别描述了甲、乙两车在0～20秒的运动情况．关于两车之间的位置关系，下列说法正确的是

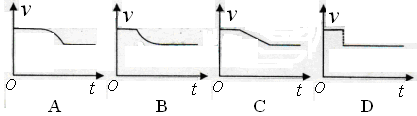

汽车在一平直路面上匀速行驶，前方遇到一段泥泞的路面，导致汽车受到的阻力变大了，若汽车发动机的功率保持不变，经过一段时间后，汽车在泥泞的路面做匀速运动，则在图中关于汽车的速度随时间变化关系正确的图像是

一物体自t＝0时开始做直线运动，其速度图线如图所示．下列选项正确的是(　　)

玩具小车以初速度v0从底端沿足够长的斜面向上滑去，此后该小车的速度图象可能是下图中的哪一个　   （   ）

一个做自由落体的物体，下落速度v值随时间t变化的图像如图1－7－4所示，正确的是(　　)

图1－7－4

一辆汽车从静止开始由甲地出发，沿平直公路开往乙地，汽车先做匀加速直线运动，接着做匀减速直线运动，开到乙地刚好停止，其速度－时间图像如图1－6－11所示，那么0～t₀和t₀～3t₀两段时间内的(　　)

图1－6－11

图一枚小火箭由地面竖直向上发射时的速度－时间图像如图所示，则火箭上升到最高点的位置对应图中的(　　)

如图所示，是几个质点的运动图像，其中是匀变速运动的是(　　)

图1－5－7

小明从家中出发，沿平直的马路以一定的速率走到邮局．发信之后，沿原路以相同的速率返回．设出发时速度方向为正方向，则图1－3－18中能正确描述小明运动情况的v－t图像是(　　)

图1－3－18
