(2013山东省泰安市质检)为了测定滑块与水平桌面之间的动摩擦因数μ，某同学设计了如图的实验装置，其中圆弧形滑槽末端与桌面相切。第一次实验时，滑槽固定于桌面右端，末端与桌子右端M对齐，滑块从滑槽顶端由静止释放，落在水平面的P点；第二次实验时，滑槽固定于桌面左侧，测出末端N与桌子右端M的距离为L，滑块从滑槽顶端由静止释放，落在水平面的Q点，已知重力加速度为g，不计空气阻力

(1)实验还需要测出的物理量是(用代号表示)：        。

A．滑槽的高度h；

B．桌子的高度H；

C．O点到P点的距离d₁；

D．O点到Q点的距离d₂；

E．滑块的质量m． (2)写出动摩擦因数μ的表达式是μ=                     。

(3)如果第二次实验时，滑块没有滑出桌面，测得滑行距离为x。则动摩擦因数可表示为μ=                               。

（2013广东省增城市调研）（1)利用如图所示的装置 可以做力学中的一些实验，已知交流 电的频率为f，小车质量为M，钩码 质量为m.

①如果利用它来探究物体的加速度与 力、质量的关系时，为使小车所受的合外力等于细线的拉力，应该采取的措施是_____，要使细线的拉力等于钩码的总重量，应该满足的条件是M _____ m(填“大于”、“远大于”、“小于”或“远小于”）

 ②在满足了小车所受的合外力等于细线的拉力的条件下，且使细线的拉力等于钩码的 总重量，如果利用它来探究外力做功与动能的关系时得到的纸带如图所示.。.O为小车开始 运动打下的第一点，A、B、C为过程中的三个相邻的计数点，相邻的计数点之间有四个点 没有标出，有关数据如图所示，要探究小车运动的动能定理，要满足一个怎样的关系式__________ (用题中的字母符号表示）

③如果利用此装置来验证小车与钩码组成的系统机械能守恒时为尽可能消除摩擦力 对小车的影响：则小车质量和钩码的质量关系应该满足M_____m (填“大于”、“远大于”、 “小于”或“远小于”）

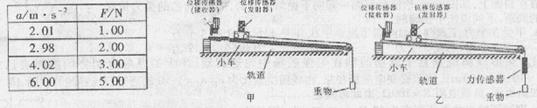

（2013年1月山西晋中市质检）在用DIS研究小车加速度与外力关系时，某实验小组先用如图甲所示的实验装置，重物通过滑轮用细线拉小车，位移传感器(发射器)随小车一起沿倾斜轨道运动，位移传感器(接收器)固定在轨道一端。实验中把重物的重力作为拉力F。改变重物重力重复实验四次，列表记录四组数据。

（2013山东省临沂市质检）利用图示装置进行验证机械能守恒定律的实验时，需要测量物体由静止开始自由下落到某点时的瞬时速度v和下落高度h．某小组同学对实验得到的纸带，设计了以下四种测量方案．

       A．用刻度尺测出物体下落高度h，用打点间隔数测出下落时间t，通过v=gt计算出瞬时速度v．

       B．用刻度尺测出物体下落的高度h，并通过计算出瞬时速度v．

       C．根据做匀变速直线运动时纸带上某点的瞬时速度，等于这点前后相邻两点间的平均速度，测算出瞬时速度v，并通过计算得出高度h

       D．用刻度尺测出物体下落的高度h，根据做匀变速直线运动时，纸带上某点的瞬时速度等于这点前后相邻两点间的平均速度，测算出瞬时速度v．

       （1）以上方案中只有一种正确，正确的是        。（填入相应的字母）

       （2）在该实验中，有几个注意点，以下描述正确的是        。

       A．为减小摩擦阻力，需要调整打点计时器的限位孔，使它在同一竖直线上

       B．可以选用质量很大的重锤，先用手托住，等计时器通电后再释放重锤

       C．只有选第1、第2两打点间隔约2mm的纸带才代表打第1点时的速度为零

       D．实验结果如果正确合理，得到的动能增加量应略大于重力势能的减小量

（2013山东省临沂市质检）我国用长征运载火箭已成功地发射了“神舟”系列试验飞船，某次实验过程中，一监测系统采用在同一张底片上多次曝光的照相方法，从火箭点火时刻开始，每隔2．0s曝光一次，得到了一张记录火箭在开始运动的最初8s内5个不同位置的照片（如图所示），已知火箭的长度为57．5m，当地重力加速度为9．8m／s²．用刻度尺测量照片上的有关长度，结果如图所示，根据上述条件和图示，请回答：

       （1）火箭运动8s时的高度          m．

       （2）火箭运动6s时的速度大小          m／s．

       （3）火箭上升的加速度大小          m／s²．

（2013北京市东城区联考）如图12所示，（甲）图是某学生测量“匀变速直线运动的加速度”的实验装置，由于实验中连接重物和木块的细线过长，所以当重物着地后，木块还会在木板上继续滑行，图（乙）所示纸带是重物着地后的一段打点纸带（注意图中任两个计数点间都有四个点没有标出）。若打点计时器所用的交流电频率为50Hz，则木块的加速度为a=_____m/s²，木块与木板间的动摩擦因数μ=_____。（g=10 m/s²，忽略空气阻力以及纸带与打点计时器间的摩擦，所有结果保留两位有效数字）

（2013山东省邹城市联考）“验证机械能守恒定律”的实验装置如图所示采用重物自由下落的方法：

　 （1）实验中，下面哪些测量工具是必需的　　 　　　　　

A．天平 　 B．直流电源 C．刻度尺　 D．秒表

　 （2）已知打点计时器所用电源的频率为50Hz，当地的重力加速度g=9．80m/s²，所用重物的质量为200g。实验中选取一条符合实验要求的纸带如图所示，O为纸带下落的起始点， A、B、C为纸带上选取的三个连续点。

　 计算B点瞬时速度时，甲同学用 ，乙同学用 ，其中所选方法正确的是　 　　 （选填“甲”或“乙”）同学；根据以上数据，可知重物由O运动到B点时动能的增加量等于　　 J， 重力势能减少量等于　　　 J（计算结果均保留3位有效数字）：

　 （3）实验中，发现重锤减少的势能总是大于重锤增加的动能，造成这种现象的主要原因是　　　　 。

（2013陕西省五校联考）在DIS系统中，光电门测量的是运动物体挡光时间内的平均速度，因为挡光片较窄，所以可看作测量的是瞬时速度．为了测量做匀变速直线运动的小车的加速度，将宽度均为b的挡光片A、B固定在小车上，如图甲所示，当小车做匀变速运动经过光电门时，测得A、B先后挡光的时间分别为△t₁和△t₂．A、B开始挡光时刻的间隔为t，则小车的加速度a=___．

（2013贵州六校联考）一个同学在研究小球自由落体运动时，用频闪照相连续记录下小球的位置如图所示。已知闪光周期为s，测得x₁=7.68cm，x₃=12.00cm，用上述数据通过计算可得小球运动的加速度约为_______m/s²，图中x₂约为________cm。（结果保留3位有效数字）

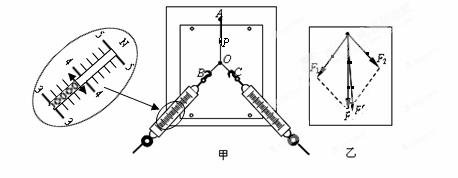

（2013深圳市南山区期末）“探究合力与分力的关系”的实验如图甲所示，其中A为固定橡皮条的图钉，P为橡皮条与细绳的结点，用两把互成角度的弹簧秤把结点P拉到位置Ｏ．

①从图甲可读得弹簧秤Ｂ的示数为      Ｎ．

②为了更准确得到合力与分力的关系，要采用作力的    （填“图示”或“示意图”）来表示分力与合力．

③图乙中与F₁、F₂效果相同的力是        (填“F”或“F′”)．

④图乙中方向一定沿AO方向的力是        (填“F”或“F′”)．
