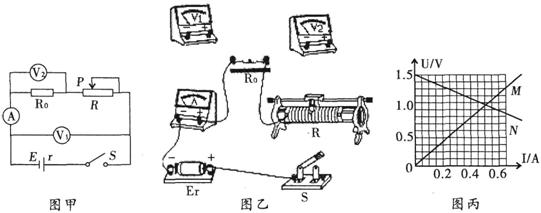

小明设计了如图甲所示的电路，同时测电阻的阻值、电源的电动势E及内阻r。

①用笔画线代替导线按图甲电路图将图乙实验连接图补充完整。

②闭合电键S，移动滑动触头P，用、和A测得并记录多组数据。根据数据描出如图丙所示的M、N两条U-I直线，则直线N是根据电压表___________________（填“”或“”）

和电流表A的数据画得的。

③根据图象可以求得电阻的测量阻值为____Ω，电源电动势E的测量值为____V，内电阻r的测量值为____Ω．

④要使实验中测量定值电阻的误差尽可能小，对电流表A的内阻大小的要求是

_______________（选填字母代号）。

A.尽可能选大一点           B.尽可能选小一点           C.无要求

某同学用如图甲所示的装置做“物体质量一定时，探究加速度与物体受力的关系”实验。

  ①用游标卡尺测出正方体垫木a的边长l，如图乙所示，则l=____cm；

②首先不挂钩码，前后反复移动垫木，使打点计时器打出的纸带上的点___________时，摩擦力就平衡好了。然后细绳绕过滑轮挂上钩码，打出纸带，求出相应的加速度。改变钩码数量，重做几次。最后探究加速度与物体受拉力（钩码重力）的关系。

③实验中钩码重力大于绳子拉力，钩码重力越大，误差越大。请你在不增减实验器材的条件下提出一个方法克服上述不足。

你的方法是___________________________________________。

如图甲所示是一条电场线，若将一个重力不计、带负电的点电荷从A点由静止释放，它在沿电场线从A向B运动过程中的速度图象如图乙所示。比较A、B两点的电势U 和场强E下列说法中正确的是

A．       B．      C．      D．

如图所示，质量为m、顶角为α的直角劈和质量为M的正方体放在两竖直墙和水平面间，处于静止状态．若不计一切摩擦，则

A．水平面对正方体的弹力大小为

B．墙面对正方体的弹力大小

C．正方体对直角劈的弹力大小为

D．直角劈对墙面的弹力大小

如图所示，物体A、B的质量相等，物体B刚好与地面接触。现剪断绳子OA，下列说法正确的是

A．剪断绳子的瞬间，物体A的加速度为g

B．弹簧恢复原长时，物体A的速度最大

C．剪断绳子后，弹簧、物体A、B和地球组成的系统机械能守恒

D．物体运动到最下端时，弹簧的弹性势能最大

交流发电机电枢中产生的交变电动势为，如果要将交变电动势的有效值提高一倍，而交流电的周期不变，可采取的方法是

A．将电枢转速提高一倍，其他条件不变

B．将磁感应强度增加一倍，其他条件不变

C．将线圈的面积增加一倍，其他条件不变

D．将磁感应强度增加一倍，线圈的面积缩小一半，其它条件不变

在下列四个核反应方程中，和各代表某种粒子

①              ②

③             ④

以下判断中正确的是（    ）

A.是质子         B.是质子         C.是质子      D.是质子

目前我国已发射北斗导航地球同步卫星十六颗，大大提高了导航服务质量，这些卫星

   A．环绕地球运行可以不在同一条轨道上              B．运行角速度相同

   C．运行速度大小相等，且都大于7.9km/s

   D．向心加速度与静止在赤道上物体的向心加速度大小相等。

如图所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环A，下列各种情况中铜环A中没有感应电流的是

A．线圈中通以恒定的电流

B．通电时，使变阻器的滑片P作匀速移动

C．通电时，使变阻器的滑片P作加速移动

D．将电键突然断开的瞬间

如图所示，一开口向右的气缸固定在水平地面上，活塞可无摩擦移动且不漏气，气缸中间位置有一挡板，外界大气压为。初始时，活塞紧压挡板处。现缓慢升高缸内气体温度，则图中能正确反应缸内气体压强变化情况的P—T图象是
