（2012山师附中）在如图所示的倾角为θ的光滑斜面上，存在着两个磁感应强度大小为B的匀强磁场，区域I的磁场方向垂直斜面向上，区域Ⅱ的磁场方向垂直斜面向下，磁场的宽度均为L，一个质量为m、电阻为R、边长也为L的正方形导线框，由静止开始沿斜面下滑，当ab边刚越过GH进入磁场Ⅰ区时，恰好以速度 v₁做匀速直线运动；当ab边下滑到JP与MN的中间位置时，线框又恰好以速度v₂做匀速直线运动，从ab进入GH到MN与JP的中间位置的过程中，线框的动能变化量为△E_k，重力对线框做功大小为W₁，安培力对线框做功大小为W₂，下列说法中正确的有

       A．在下滑过程中，由于重力做正功，所以有v₂＞v₁

       B．从ab进入GH到MN与JP的中间位置的过程中，机械能守恒

       C．从ab进入GH到MN与JP的中间位置的过程，有（W₁－△E_k）机械能转化为电能

       D．从ab进入GH到MN与JP的中间位置的过程中，线框动能的变化量大小为△E_k= W₁－W₂

将硬导线中间一段折成不封闭的正方形，每边长为l，它在磁感应强度为B、方向如图所示的匀强磁场中匀速转动，转速为n，导线在a、b两处通过电刷与外电路连接，外电路接有额定功率为P的小灯泡并正常发光，电路中除灯泡外，其余部分的电阻不计，灯泡的电阻应为  （  ）

A．         B．

       C．           D．

一矩形线圈，在匀强磁场中绕垂直磁感线的对称轴转动，形成如图所示的交变电动势图象，根据图象提供的信息，以下说法正确的是　 （　 ）

A．线圈转动的角速度为rad/s

B．电动势的有效值14.1V

C．t = 1.0×10^?2s时，线圈平面和磁场方向的夹角30°

D．t = 1.5×10^?2s时，穿过线圈平面的磁通量最大

随着社会经济的发展，人们对能源的需求也日益扩大，节能变得越来越重要。某发电厂采用升压变压器向某一特定用户供电，用户通过降压变压器用电，若发电厂输出电压为U₁，输电导线总电阻为R，在某一时段用户需求的电功率为P₀，用户的用电器正常工作的电压为U₂。在满足用户正常用电的情况下，下列说法正确的是   （     ）

       A．输电线上损耗的功率为

       B．输电线上损耗的功率为

       C．若要减少输电线上损耗的功率可以采用更高的电压输电

       D．采用更高的电压输电会降低输电的效率

图1、图2分别表示两种电压的波形，其中图1所示电压按正弦规律变化．下列说法正确的是  （  ）

       A．图1表示交流电，图2表示直流电

       B．两种电压的有效值相等

       C．图1所示电压的瞬时值表达式为u=311sin100V

       D．图1所示电压经匝数比为10∶1的变压器变压后，频率变为原来的

一交流电流的图象如图所示，由图可知（   ）

       A．用电流表测该电流其示数为14.1 A

       B．该交流电流的频率为50Hz

       C．该交流电流通过10Ω电阻时，电阻消耗的电功率为1000 W

       D．该交流电流瞬时值表达式为i＝14.1sin628t A

一交流电压为u＝100sin100πt V，由此表达式可知（　 ）

A．用电压表测该电压其示数为100 V

B．该交流电压的周期为0.02 s

C．将该电压加在“100V 100W”的灯泡两端，灯泡的实际功率小于100W

D．t＝1/400 s时，该交流电压的瞬时值为50 V

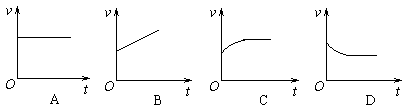

如图所示，两根光滑的平行金属导轨竖直放置在匀强磁场中，磁场和导轨平面垂直，金属杆ab与导轨接触良好可沿导轨滑动，开始时电键S断开，当ab杆由静止下滑一段时间后闭合S，则从S闭合开始计时，ab杆的速度v与时间t的关系图象可能正确的是   （        ）

多年来物理学家一直设想用实验证实自然界中存在“磁单极子”。磁单极子是指只有S极或只有N极的磁性物质，其磁感线分布类似于点电荷的电场线分布。如图所示的实验就是用于检测磁单极子的实验之一，abcd为用超导材料围成的闭合回路。设想有一个N极磁单极子沿abcd轴线从左向右穿过超导回路，那么在回路中可能发生的现象是（    ）

       A．回路中无感应电流

       B．回路中形成持续的abcda流向的感应电流

       C．回路中形成持续的adcba流向的感应电流

       D．回路中形成先abcda流向后adcba的感应电流

电量为q质量为m的负粒子，由静止从电场边界上O点进入如图所示的电场、磁场，电场强度为E，磁感强度为B，电场宽度为L，磁场足够大。（不计带电粒子重力）

（1）求带电粒子从O点出发后第一次到达电磁场边界时的速度；

（2）求带电粒子从O点出发后到第二次到达电磁场边界时的时间；

（3）求带电粒子从O点出发后到第三次到达电磁场边界过程中经过的路程。
