用以下器材测量待测电阻Rx的阻值：
待测电阻Rx：阻值约为30Ω；
电源E：电动势约为6.0V、内阻忽略不计；
电流表A1：量程50mA、内阻r1=20Ω；
电流表A2：量程300 mA、内阻r2约为4Ω；
定值电阻R0：阻值为100Ω；
滑动变阻器R：最大阻值为10Ω；
单刀单掷开关S、导线若干．
（1）测量中要求使用两块电流表且它们的读数都不小于其量程的1/3，试将方框中测量电阻Rx的实验电路原理图补充完整（原理图中的元件用题干中相应的英文字母标注）．
（2）如图某次测量中电流表A1和电流表A2 的示数分别为I1和I2，则I1=
mA， I2= mA．
（3）由已知量和测得量计算Rx= Ω．（小数点后保留一位）

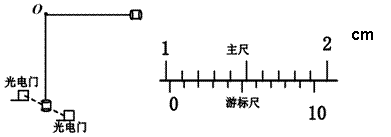

如图是验证机械能守恒定律的实验．小圆柱由一根不可伸长的轻绳拴住，轻绳另一端固定．将轻绳拉至水平后由静止释放．在最低点附近放置一组光电门，测出小圆柱运动到最低点的挡光时间△t，再用游标卡尺测出小圆柱的直径d，如图所示，重力加速度为g．则
（1）小圆柱的直径d= cm；
（2）测出悬点到圆柱重心的距离，若等式_______成立，说明小圆柱下摆过程机械能守恒；
（3）若在悬点O安装一个拉力传感器，测出绳子上的拉力F，则验证小圆柱作圆周运动在最低点向心力的公式还需要测量的物理量是 （用文字和字母表示），若等式F=___________成立，则可验证小圆柱作圆周运动在最低点向心力的公式．
水平传送带足够长，传送带的上表面始终向右匀速运动，长为1米的薄木板A的正中央放置一个小木块B，A和B之间的动摩擦因数为0.2，A和传送带之间的动摩擦因数为0.5，B和传送带之间的动摩擦因数为0.4，薄木板的质量是木块质量的2倍，轻轻把AB整体放置在传送带的中央，设传送带的上表面始终绷紧并处于水平状态，g取10m/s2，在刚放上很短的时间内，A、B的加速度大小分别为（g=10m/s2）
A．6.5m/s2、2m/s2 B．5m/s2、2m/s2
C．5m/s2、5m/s2 D．7.5m/s2、2m/s2
一竖直发射的礼花上升到最大高度处恰好爆炸，数个燃烧的“小火球”以大小相同的速度同时向空间各个方向运动。若只考虑重力作用，在“小火球”下落的过程中，下列说法正确的是
A．各“小火球”均做匀变速运动
B．各“小火球”落地时速度相同
C．相反方向飞出的两“小火球”之间的距离先增大后减小
D．在匀速上升的观光电梯上看到的“小火球”运动情况与地面上看到的相同
如图所示竖直放置的光滑绝缘环上套有一带正电的小球，匀强电场场强方向水平向右，小球在圆环上绕O点做圆周运动，那么下列说法正确的是
A．在A点小球有最大的电势能
B．在B点小球有最大的重力势能
C．在C点小球有最大的机械能
D．在D点小球有最大的动能
真空中相距为3a的两个点电荷M、N，分别固定于x轴上x1=0 和x2=3a的两点上，在它们连线上各点场强E随x变化关系如图所示，以下判断中正确的是
A．点电荷M、N一定为异种电荷
B．点电荷M、N一定为同种电荷
C．点电荷M、N所带电荷量的绝对值之比为4: 1
D．x=2a处的电势一定为零
光滑水平面上有一直角坐标系，质量m=4kg的质点静止在坐标原点O处。先用沿+x轴方向的力F1=8N作用了2s；然后撤去力F1，并立即用沿+y方向的力F2=24N作用1s，则质点在这3s内的轨迹为图中的
下面关于摩擦力做功的叙述，正确的是
A．静摩擦力对物体一定不做功
B．动摩擦力对物体不一定做负功
C．一对静摩擦力中，一个静摩擦力做正功，另一静摩擦力一定做负功
D．一对动摩擦力中，一个动摩擦力做负功，另一动摩擦力一定做正功
如图所示，有一质量不计的杆AO，长为R，可绕A自由转动．用绳在O点悬挂一个重为G的物体，另一根绳一端系在O点，另一端系在圆弧形墙壁上的C点．当点C由图示位置逐渐向上沿圆弧CB移动过程中（保持OA与地面夹角不变），OC绳所受拉力的大小变化情况是
A．逐渐减小 B．逐渐增大
C．先减小后增大 D．先增大后减小
中国国家航天局决定：中国将在2013年或稍后一个合适的时间对火星及其卫星“火卫一”进行探测．“火卫一”在火星赤道正上方运行，若其绕行轨道可简化为圆轨道，如图中A轨道所示．假如我们国家发射的“火星探测器”环绕火星的轨道B稳定后如图所示，万有引力常量G已知．则下列说法正确的是
A．“火卫一”的周期大于“火星探测器”的周期
B．“火卫一”的线速度大于“火星探测器”的线速度
C．若想测出火星的质量只要测出“火星探测器”的运行周期即可
D．“火卫一”的向心加速度小于“火星探测器”的向心加速度
