如图所示,一个””形导轨垂直于磁场固定在磁感应强度为B的匀强磁场中,ab是与导轨相同的导体棒,导体棒与导轨接触良好.在外力作用下,导体棒以恒定速度v向右运动,以导体棒在图中所示位置的时刻作为计时起点,则回路中感应电动势E、感应电流I、导体棒所受外力的功率P和回路中产生的焦耳热Q随时间变化的图象中正确的是下图中的(    )

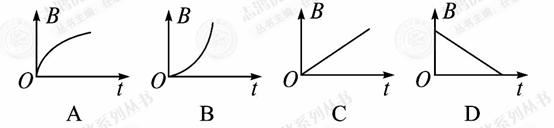

如图所示,竖直放置的螺线管与导线abcd构成回路,导线所围区域内有一垂直纸面向里的变化的匀强磁场,螺线管下方水平桌面上有一导体圆环,导线abcd所围区域内磁场的磁感应强度按下列哪一图线所表示的方式随时间变化时,导体圆环将受到向上的磁场作用力(    )

如图所示,均匀的金属长方形线框从匀强磁场中以匀速v拉出,它的两边固定有带金属滑轮的导电机构,金属框向右运动时能总是与两边良好接触,一理想电压表跨接在PQ两导电机构上,当金属框向右匀速拉出的过程中,电压表的读数(金属框的长为a,宽为b,磁感应强度为B)(    )

A.恒定不变,读数为Bbv                                  B.恒定不变,读数为Bav

C.读数变大                                                    D.读数变小

如图所示,一导体圆环位于纸面内,O为圆心.环内两个圆心角为90的扇形区域内分别有匀强磁场,两磁场磁感应强度的大小相等,方向相反且均与纸面垂直.导体杆OM可绕O转动,M端通过滑动触点与圆环良好接触.在圆心和圆环间连有电阻R.杆OM以匀角速度逆时针转动,t=0时恰好在图示位置.规定从a到b流经电阻R的电流方向为正,圆环和导体杆的电阻忽略不计,则杆从t=0开始转动一周的过程中,电流随变化的图象是(    )

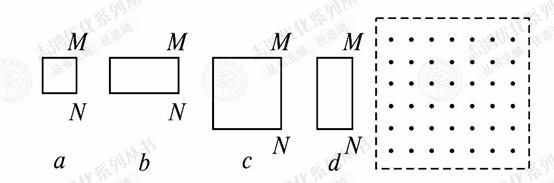

用相同导线绕制的边长为L或2L的四个闭合导体线框,以相同的速度匀速进入右侧匀强磁场,如图所示.在每个线框进入磁场的过程中,M、N两点间的电压分别为、、和.下列判断正确的是(    )

A.                                   B.

C.                                   D.

如图所示,在磁感应强度为B的匀强磁场中,有半径为r的光滑半圆形导体框架,OC为一能绕O在框架上滑动的导体棒,Oa之间连一个电阻R,导体框架与导体棒的电阻均不计,若要使OC能以角速度匀速转动,则外力做功的功率是(　 )

A.　　　　　　　　　　　　　　　　　　　　　　　　　　　　 B.

C.　　　　　　　　　　　　　　　　　　　　　　　　　　　　 D.

如图K43－11所示，两根足够长且平行的光滑金属导轨与水平面成53°夹角固定放置，导轨间连接一阻值为6 Ω的电阻R，导轨电阻忽略不计．在两平行虚线m、n间有一与导轨所在平面垂直、磁感应强度为B的匀强磁场．导体棒a的质量为m_a＝0.4 kg，电阻R_a＝3 Ω；导体棒b的质量为m_b＝0.1 kg，电阻R_b＝6 Ω；它们分别垂直导轨放置并始终与导轨接触良好．a、b从开始相距L₀＝0.5 m处同时由静止开始释放，运动过程中它们都能匀速穿过磁场区域，当b刚穿出磁场时，a正好进入磁场(g取10 m/s²，不计a、b之间电流的相互作用)．求：

(1)当a、b分别穿越磁场的过程中，通过R的电荷量之比；

(2)在穿越磁场的过程中，a、b两导体棒匀速运动的速度大小之比；

(3)磁场区域沿导轨方向的宽度d；

(4)在整个过程中，产生的总焦耳热．

图K43－11

如图K43－10甲所示，M、N为水平面内平行放置的粗糙金属长直导轨，间距为L＝0.5 m，导轨间接有阻值为R＝2.0 Ω的定值电阻，导轨平面处在竖直向下、磁感应强度大小为B＝4.0 T的匀强磁场中．一导体杆ab垂直M、N置于导轨上，其质量为m＝1.0 kg，长度也为L，电阻为r＝1.0 Ω，与导轨的动摩擦因数为μ＝0.2，且跟导轨接触良好．不计导轨电阻，重力加速度g取10 m/s².

(1)若在ab杆上作用一个平行导轨方向的恒力F使其向右运动，恒力大小为F＝10 N，求ab杆可以达到的速度最大值v_m；

(2)若用图乙所示的电动机通过轨绳来水平向右牵引ab杆，也可使ab杆达到(1)中的速度最大值v_m，求电压表的示数U(已知电动机内阻r₁＝5.0 Ω，电压表和电流表示数恒定，且电流表示数为I＝2.0 A，不计电动机的摩擦损耗)；

(3)在(2)中的条件下，可认为ab杆从静止开始经时间t＝1.5 s，位移x＝7.5 m后刚好达到最大速度v_m，求此过程中ab杆上产生的电热．

图K43－10

如图K43－9甲所示，不计电阻的平行金属导轨竖直放置，导轨间距为L＝1 m，上端接有电阻R＝3 Ω，虚线OO′下方是垂直于导轨平面的匀强磁场．现将质量m＝0.1 kg、电阻r＝1 Ω的金属杆ab从OO′上方某处垂直导轨由静止释放，杆下落过程中始终与导轨保持良好接触，杆下落过程中的v－t图象如图乙所示．取g＝10 m/s²，求：

(1)磁感应强度B；

(2)杆在磁场中下落0.1 s过程中电阻R产生的热量.

图K43－9

如图K43－8所示，在光滑绝缘的水平面上，一矩形线圈冲入一匀强磁场，线圈全部进入磁场区域时，其动能恰好等于它在磁场外面时的一半．若磁场宽度大于线圈宽度，那么(　　)

A．线圈恰好在刚离开磁场的地方停下

B．线圈在磁场中某位置停下

C．线圈在未完全离开磁场时即已停下

D．线圈完全离开磁场以后仍能继续运动，不会停下来

图K43－8
