如图K36－2所示的天平可用来测定磁感应强度．天平的右臂下面挂有一个矩形线圈，宽为l，共N匝．线圈的下部悬在匀强磁场中，磁场方向垂直纸面．当线圈中通有电流I(方向如图所示)时，在天平左、右两边加上质量各为m₁、m₂的砝码，天平平衡．当电流反向(大小不变)时，右边再加上质量为m的砝码后，天平重新平衡．由此可知(　　)

A．磁感应强度的方向垂直纸面向里，大小为

B．磁感应强度的方向垂直纸面向里，大小为

C．磁感应强度的方向垂直纸面向外，大小为

D．磁感应强度的方向垂直纸面向外，大小为

图K36－2

某磁场的磁感线如图K36－1所示，一个小磁针被放入磁场中，则小磁针将(　　)

A．顺时针转动　　　　　B．向左移动

C．向右移动　　　　　 D．逆时针转动

图K36－1

如图所示,三根通电长直导线P、Q、R互相平行且通过正三角形的三个顶点,三条导线中通入的电流大小相等、方向垂直纸面向里.通过直导线产生磁场的磁感应强度B=kI/r,I为通电导线的电流大小,r为距通电导线的垂直距离,k为常量,则通电导线R受到的磁场力的方向是(    )

A.垂直R,指向y轴负方向

B.垂直R,指向y轴正方向

C.垂直R,指向x轴负方向

D.垂直R,指向x轴正方向

如图,长为2l的直导线折成边长相等,夹角为60°的V形,并置于与其所在平面相互垂直的匀强磁场中,磁感应强度为B,当在该导线中通以电流大小为I的电流时,该V形通电导线受到的安培力大小为(    )

A.0                                  B.0.5BIl                   C.BIl                          D.2BIl

某同学做奥斯特实验时,把小磁针放在水平的通电直导线的下方.通电后发现小磁针不动,稍微用手拨动一下小磁针,小磁针转动180°后静止不动.由此可知通电直导线的电流方向是(    )

A.自东向西                                                    B.自南向北

C.自西向东                                                    D.自北向南

如图所示,两个完全相同的通电圆环A、B圆心O重合,圆面相互垂直放置,通电电流相同,电流方向如图所示,设每个圆环在其圆心O处独立产生的磁感应强度为则O处的磁感应强度大小为(    )

A.0                                                                B.

C.                                                        D.无法确定

在磁场中某区域的磁感线,如图所示,则(    )

A.a、b两处的磁感应强度的大小不等

B.a、b两处的磁感应强度的大小不等

C.同一通电导线放在a处受力一定比放在b处受力大

D.同一通电导线放在a处受力一定比放在b处受力小

如图所示,把一重力不计的通电直导线水平放在蹄形磁铁磁极的正上方,导线可以自由转动,当导线通入图示方向电流时,导线的运动情况是(从上往下看)(    )

A.顺时针方向转动,同时下降

B.顺时针方向转动,同时上升

C.逆时针方向转动,同时下降

D.逆时针方向转动,同时上升

如图所示,MN、PQ为水平放置的平行导轨,通电导体棒ab垂直放置在导轨上,已知导体棒质量m=1 kg,长l=2.0 m,通过的电流I=5.0 A,方向如图所示,导体棒与导轨间的动摩擦因数使导体棒水平向右匀速运动,要求轨道内所加与导体棒ab垂直的匀强磁场最小,则磁场的方向与轨道平面的夹角是(取g=10 m/s)(    )

A.30°                             B.45°                    C.60°                       D.90°

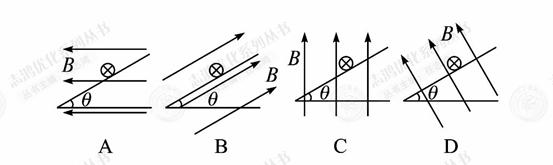

质量为m的金属导体棒置于倾角为的导轨上,棒与导轨间的动摩擦因数为当导体棒通以垂直纸面向里的电流时,恰能在导轨上静止.如图所示的四个图中,标出了四种可能的匀强磁场方向,其中棒与导轨间的摩擦力可能为零的是

(    )
