在等边三角形的三个顶点a、b、c处,各有一条长直导线垂直穿过纸面,导线中通有大小相等的恒定电流,方向如图.过c点的导线所受安培力的方向(    )

A.与ab边平行,竖直向上

B.与ab边平行,竖直向下

C.与ab边垂直,指向左边

D.与ab边垂直,指向右边

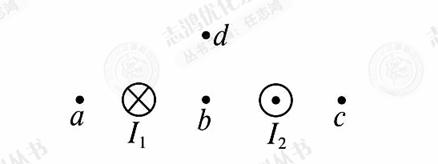

如图,两根相互平行的长直导线分别通有方向相反的电流和且;a、b、c、d为导线某一横截面所在平面内的四点,且a、b、c与两导线共面;b点在两导线之间,b、d的连线与导线所在平面垂直.磁感应强度可能为零的点是(    )

A.a点                              B.b点                     C.c点                        D.d点

在磁场中的同一位置放置一条直导线,导线的方向和磁场的方向垂直.先后在导线中通入不同的电流,导线所受的力也不一样.如图所示表现的是导线所受力F与通过导线的电流I的关系,a 、b格代表一组F、I的数据，其中正确的是

(    )

某同学利用电流、电压传感器描绘小灯泡的伏安特性曲线，采用了如图K33－9甲所示的电路．实验中得出了如下表所示的一组数据：

图K33－9

(1)图甲中矩形框1中应接________，矩形框2中应接________，矩形框3中应接________．(均选填“电流传感器”、“电压传感器”或“小灯泡”)

图K33－10

(2)在图乙中画出小灯泡的U－I图线．

(3)把与本题中相同的两个灯泡接到如图K33－10所示的电路中，若电源电动势E＝4.5 V，内阻不计，定值电阻R＝10 Ω，此时每个灯泡的实际功率是________ W．(结果保留两位有效数字)

用以下器材测量待测电阻R_x的阻值，测量电路如图K33－8所示：

图K33－8

待测电阻R_x：阻值约为100 Ω；

电源E：电动势约为6.0 V，内阻忽略不计；

电流表1：量程50 mA，内阻r₁＝20 Ω；

电流表2：量程300 mA，内阻r₂约为4 Ω；

定值电阻R₀：阻值为20 Ω；

滑动变阻器R：最大阻值为10 Ω；

单刀单掷开关S、导线若干．

(1)电路图中的电流表A₁应该选择电流表________(选填“1”或“2”)，开关S闭合前，滑动变阻器R滑片应该移到________(选填“A”或“B”) 端．

(2)若某次测量中电流表A₁的示数为I₁，电流表A₂的示数为I₂，则由已知量和测得量表示R_x的表达式为R_x＝_______________.

在“测定金属丝的电阻率”的实验中，若用欧姆表粗测得知电阻丝R_x的阻值约为4 Ω，为较精确地测量金属丝的电阻，并要求金属丝发热功率P<1.25 W，需要另行设计电路进行测量，实验室备有的部分仪器有：

A．电动势6 V的电池组E；

B．两挡电流表A(量程0～0.6 A，内阻0.13 Ω；量程0～3.0 A，内阻0.025 Ω)；

C．两挡电压表V(量程0～3.0 V，内阻3 kΩ；量程0～15 V，内阻15 kΩ)；

D．滑动变阻器R₁(0～100 Ω，最大允许电流1 A)；

E．滑动变阻器R₂(0～20 Ω，最大允许电流1 A)．

(1)上述器材中，滑动变阻器应选用________．

(2)在虚线框内画出实验电路图．

(3)实验时，电流表、电压表指针位置如图K33－7甲所示；螺旋测微器测金属丝的直径、米尺测金属丝的长度如图乙所示，由图可知各物理量的测量值为：金属丝直径的测量值d ＝________mm；金属丝长度的测量值L＝________cm.根据上述数据，可以计算出所测金属丝的电阻率ρ ＝________Ω·m(计算结果保留两位有效数字)．

甲

乙

图K33－7

测一阻值约1 Ω的电阻丝R_x的阻值，为较准确测量，要求多测几组数据．

实验室供选择的器材有：

电源E(电动势约1.5 V，内阻可忽略)；

电流表A₁(量程0～0.2 A，内阻约0.5 Ω)；

电流表A₂(量程0～0.01 A，内阻约0.05 Ω)；

电压表V₁(量程3.0 V，内阻非常大)；

电压表V₂(量程15.0 V，内阻非常大)；

滑动变阻器R(0～10 Ω)；

电阻箱R₀(0～99.99 Ω)；

开关S与导线若干．

(1)某实验小组的同学设计了如图K33－6所示的电路图来测量R_x，该电路有不妥或不符合要求之处，请指出其中的两处：

①________________________________________________________________________；

②________________________________________________________________________.

图K33－6

(2)请将你设计的测量电路图画在虚线框内，并标明所选器材符号．

用测得的物理量计算R_x的公式是R_x＝________；式中各物理量的物理意义是________________________________________________________________________．

某同学对电阻丝的电阻与哪些因素有关进行了实验探究，他对镍铬丝做了有关测量，数据如下表所示．

(1)他在第3组数据测量中，用螺旋测微器测金属丝直径时，示数如图K33－5甲所示，此示数为____________mm，并把对应的D²数据填入表中相应位置．

图K33－5

(2)图乙是他测量金属丝电阻的备选原理图，则该同学应选择电路________(选填“A”或“B”)进行测量，根据所选的原理图在图丙中用笔画线代替导线，将图中的仪器连接成完整的实验电路．

(3)请你认真分析表中数据，写出电阻R与L、D间的关系式R＝__________(比例系数用k表示)，并求出比例系数k＝________Ω·m(结果保留三位有效数字)．

LED发光二极管具有体积小、亮度高、能耗低、寿命长等诸多优点，被人们誉为是本世纪的新型光源，已广泛应用于电脑、手机等电子产品中．有一种LED手灯就是用几个发光二极管并联后作为光源使用的，其发光效率很高．它在正常工作时，正向电压约2.8 V，电流在10 mA左右．现取这样一只发光二极管(电路符号可用————表示)，要测量它的伏安特性，提供有下列实验器材：

电源E(电动势为4 V，内阻约为2 Ω)；

滑动变阻器R₀(阻值0～2 Ω)；

电流表A₁(量程15 mA，内阻约为10 Ω)；

电流表A₂(量程0.6 A，内阻约为5 Ω)；

电压表V₁ (量程3 V，内阻约为1 kΩ)；

电压表V₂(量程15 V，内阻约为1 kΩ)；

开关及导线若干．

则电流表应选________，电压表应选________，请在虚框中画出电路图．

在”测定金属的电阻率”的实验中，某同学进行了如下测量：

(1)用毫米刻度尺测量接入电路中的被测金属丝的有效长度．测量3次，求出其平均值l.其中一次测量结果如图K33－2甲所示，金属丝的另一端与刻度尺的零刻线对齐，图中读数为________cm.用螺旋测微器测量金属丝的直径，选不同的位置测量3次，求出其平均值d, 其中一次测量结果如图K33－2乙所示，图中读数为________mm.

图K33－2

(2)采用如图K33－3所示的电路测量金属丝的电阻，电阻的测量值比真实值________(选填“偏大”或“偏小”)．

图K33－3　　　　图K33－4

(3)请你根据图K33－3所示的电路图在图K33－4中进行实物连线．(电流表选0.6 A量程，电压表选3 V量程)
