如图所示，带负电的小球静止在水平放置的平行板电容器两板间，距下板0.8 cm，两板间的电势差为300 V．如果两板间电势差减小到60 V，则带电小球运动到极板上需多长时间?

 如图所示，给出的是用螺旋测微器测量某金属丝的直径和用游标卡尺测量某金属圆筒内径时的读数示意图，由图可知，螺旋测微器的读数为____________mm，游标卡尺的读数为_______________mm。

 在测定一节干电池的电动势和内电阻的实验中，备有下列器材：

① 干电池E（电动势约为1.5V、内电阻大约为1.0）

② 电压表V（0~15V）

③ 电流表A（0~0.6A、内阻0.1）

④ 电流表G（满偏电流3mA、内阻R_g=10）

⑤ 滑动变阻器R₁（0~10、10A）

⑥ 滑动变阻器R₂（0~100、1A）

⑦ 定值电阻R₃=990

⑧ 开关、导线若干　

（1）为了方便且能较准确地进行测量，其中应选用的滑动变阻器是_____（填写字母代号）；

（2）请在线框内画出你所设计的实验电路图，并在图中标上所选用器材的符号。

（3）上图为某一同学根据他设计的实验，绘出的I₁—I₂图线（I₁为电流表G的示数，I₂为电流表A的示数），由图线可求得被测电池的电动势E =______V，内电阻r =______Ω。

 如图所示，水平光滑的平行金属导轨，左端接有

电阻R，匀强磁场B竖直向下分布在导轨所在的

空间内，质量一定的金属棒PQ垂直导轨放置。

今使棒以一定的初速度v₀向右运动，当其通过位

置a、b时，速率分别为v_a、v_b，到位置c时棒刚

好静止，设导轨与棒的电阻均不计，a到b与b到c的间距相等，则金属棒在由a到b和由b到c的两个过程中（    ）

    A．回路中产生的焦耳热不相等 B．棒运动的加速度相等

C．安培力做功相等              D．通过棒横截面的电量相等

 如图是交流发电机的示意图。线圈abcd在磁场中匀速转动产生交流电。线圈的ab边和cd边连在两个金属滑环上，两个滑环通过金属片做的电刷和外电路相连。当线圈沿逆时针方向转动时，关于电流方向以下判断正确的是（    ）

    A．当线圈转到图甲的位置时，线圈中的电流方向为d→c→b→a

    B．当线圈转到图乙的位置时，线圈中的电流方向为a→b→c→d

    C．当线圈转到图丙的位置时，线圈中的电流方向为d→c→b→a

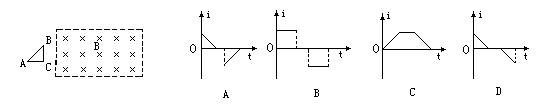

 如图所示，一闭合直角三角形线框以速度v匀速穿过匀强磁场区域．从BC边进入磁场区开始计时，到A点离开磁场区止的过程中，线框内感应电流的情况(以逆时针方向为电流的正方向)是如图所示中的（    ）

 如图所示，L₁、L₂、L₃、L₄、L₅是五盏完全相同的灯泡，

将它们如图接在变压器上后，均正常发光．则变压器原

副线圈的匝数比n₁∶n₂∶n₃为（    ）

　　A．1∶2∶1　  B．2∶1∶2    C．4∶2∶1    D．4∶1∶2

 如图所示，半径为r的圆形空间内，存在着垂直于纸面向里的匀强磁场，

一个带电粒子（不计重力），从A点以速度v₀垂直磁场方向射入磁场中，

并从B点射出，∠AOB=120°，则该带电粒子在磁场中运动的时间为（    ）

A．2πr/3v₀ B．2πr/3v₀      C．r/3v₀    D．πr/3v₀

 在生产实际中，有些高压直流电路中含有自感系数很大的线圈，当电路中的开关S由闭合到断开时，线圈会产生很高的自感电动势，使开关S处产生电弧，危及操作人员的人身安全。为了避免电弧的产生，可在线圈处并联一个元件，如图所示的方案可行的是（    ）

A               B             C               D

 发电厂发电机的输出电压为U₁，发电厂至学校的输电线电阻为R，通过导线的电流为I，学校的输入电压U₂，下列计算线路损耗功率的式子中正确的是（    ）

A．U₁²／R      B．(U₁－U₂)²／R　　　　C．I²R         D．I（U₁－U₂）
