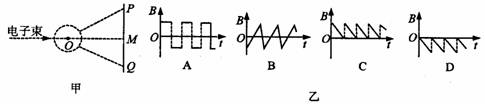

在电视机的显像管中，电子束的扫描是用磁偏转技术实现的，其扫描原理如图甲所示，圆形区域内的偏转磁场方向垂直于圆面，当不加磁场时，电子束将通过O点而打在屏幕的中心M点。为了使屏幕上出现一条以M点为中点的亮线PQ，偏转磁场的磁感应强度B随时间变化的规律应是图乙中的（　　）

组成星球的物质是靠引力吸引在一起的，这样的星球有一个最大的自转速率．如果超过了该速率，星球的万有引力将不足以维持其赤道附近的物体做圆周运动。由此能得到半径为R、密度为ρ、质量为M且均匀分布的星球的最小自转周期T。下列表达式中正确的（）

A．T＝2π B．T＝2π

C．T＝ D．T＝

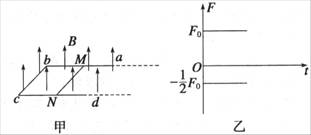

如图甲所示，空间存在竖直向上的磁感应强度为B的匀强磁场，ab、cd是相互平行的间距为l的长直导轨，它们处于同一水平面内，左端由金属丝bc相连，MN是跨接在导轨上质量为m的导体棒，已知MN与bc的总电阻为R，ab、cd的电阻不计。用水平向右的拉力使导体棒沿导轨做匀速运动，并始终保持棒与导轨垂直且接触良好。图乙是棒所受拉力和安培力与时间关系的图像，已知重力加速度为g。

（1）求导体棒与导轨间的动摩擦因数；

（2）已知导体棒发生位移x的过程中bc边上产生的焦耳热为Q，求导体棒的电阻值；

（3）在导体棒发生位移x后轨道变为光滑轨道，此后水平拉力的大小仍保持不变，图丙中Ⅰ、Ⅱ是两位同学画出的导体棒所受安培力随时间变化的图线。判断他们画的是否正确，若正确请说明理由；若都不正确，请你在图中定性画出你认为正确的图线，并说明理由。（要求：说理过程写出必要的数学表达式）

一质量为m的很小的球，系于长为R的轻绳的一端，绳的另一端固定在空间的O点，假定绳是不可伸长的、柔软且无弹性的。今把小球从O点的正上方离O点的距离为的O₁点以水平的速度抛出，如图所示。以O点为零势能面，试求：

（1）小球在O₁点的机械能为多大？

（2）轻绳刚伸直（绳子突然拉紧会使平行于绳子的速度突变为零）时，绳与竖直方向的夹角θ为多少？

（3）当小球到达O点的正下方时，所受的合外力是多大？

一个如图所示形状、内径均匀的细玻璃管,它的AB和CD两臂竖直放置,BC段呈水平方向,管的AB段和BC段长度分别为40cm和5cm，A端封闭、D端开口与大气相通。用一段长为5cm的水银柱将一部分空气封闭在管内。当管内被封闭空气的温度为27℃时,BC管充满水银,被封闭的空气柱恰与AB管等长。如果空气温度发生变化,管内水银柱将发生移动。设大气压强相当于75cm水银柱产生的压强，则

（1）要管内水银柱进入AB管，则空气温度是降低还是升高？

（2）要使管内水银柱刚好全部离开BC管进入AB管内并保持稳定时,AB管内空气的温度应是多少?

两个完全相同的物体A、B，质量均为m = 0.8kg，在同一粗糙水平面上以相同的初速度从同一位置开始运动。图中的两条直线分别表示A物体受到水平拉力F作用和B物体不受拉力作用的v－t图像，求：

（1）两物体与地面之间的动摩擦因素μ；

（2）物体A所受拉力F的大小；

（3）12s末物体A、B之间的距离S。

一些材料的电阻随温度的升高而变化。

（1）如图（甲）是由某金属材料制成的电阻R随摄氏温度t变化的图像，若用该电阻与电池（电动势E=1.5V，内阻不计）、电流表（量程为5mA、内阻不计）、电阻箱R′ 串联起来，连接成如图（乙）所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”。

①电流刻度较大处对应的温度刻度_____________；(填“较大”或“较小”)

②若电阻箱阻值R′=150Ω,在丙图中标出空格处对应的温度数值为__________⁰C。

（2）PTC元件由于材料的原因有特殊的导电特性。现有一由PTC元件做成的加热器，实验测出各温度下它的阻值，并作出了1/R-t的关系如图。已知它向四周散热的功率为P_Q=0.1(t-t₀)瓦，其中t（单位为⁰C）为加热器的温度，t₀为室温(本题取20⁰C)。当加热器产生的焦耳热功率P_R和向四周散热的功率P_Q相等时加热器温度保持稳定。加热器接在200V的电源上。

①加热器工作的稳定温度为________⁰C；

②加热器的恒温原理为：当温度稍高于稳定温度时加热器电阻___ _(填“增大”“不变”“减小”)，产生的焦耳热的功率___ _散热的功率（填“大于”“等于”，“小于”），温度将下降；反之当温度稍低于稳定温度时也控制温度上升，从而保持温度稳定。

在“DIS研究机械能守恒定律”中，将实验装置中的传感器接入数据采集器，测定摆锤在某一位置的瞬时速度，从而求得摆锤在该位置的动能，同时输入摆锤的高度，求得摆锤在该位置的重力势能，进而研究势能和动能转化时的规律。实验中A、B、C、D四点高度为0.150m、0.100m、0.050m、0.000m，已由计算机默认，不必输入。现某位同学要测定摆锤在D点的瞬时速度。其实验装置如图所示，接着他点击“开始记录”，同时让摆锤从图中所示位置释放，计算机将摆锤通过光电门传感器的速度自动记录在表格的对应处，如图。

（1）请问该实验中所用传感器的名称是_________传感器。
