在测量电源的电动势和内阻的实验中，由于所用的电压表（视为理想电压表）的量程较小，某同学涉及了如图所示的实物电路。

（1）试验时，应先将电阻箱的电阻调到____（选填“最大值”、“最小值”或“任意值”）

（2）改变电阻箱的阻值R，分别测出阻值R₀=10Ω的定值电阻两端的电压U，下列两组R的取值方案中，比较合理的方案是____  （选填1或2）

（3）根据实验数据描点，绘出的图像是一条直线。若直线的斜率为k，在坐标轴上的截距为b，则该电源的电动势E=          ，内阻r=           （用k、b和R₀表示）

 如图所示，在匀强磁场中附加另一匀强磁场，附加磁场位于图中阴影区域，附加磁场区域的对称轴OO’与SS’垂直。a、b、c三个质子先后从S点沿垂直于磁场的方向射入磁场，它们的速度大小相等，b的速度方向与SS’垂直，a、c的速度方向与b的速度方向间的夹角分别为α、β，且α>β。三个质子经过附加磁场区域后能达到同一点S’，则下列说法中正确的有

（A）三个质子从S运动到S’的时间相等

（B）三个质子在附加磁场以外区域运动时，运动轨迹的圆心均在OO’轴上

（C）若撤去附加磁场，a到达SS’连线上的位置距S点最近

（D）附加磁场方向与原磁场方向相同

 如图所示，平直木板AB倾斜放置，板上的P点距A端较近，小物块与木板间的动摩擦因数由A到B逐渐减小，先让物块从A由静止开始滑到B。然后，将A着地，抬高B，使木板的倾角与前一过程相同，再让物块从B由静止开始滑到A。上述两过程相比较，下列说法中一定正确的有

（A）物块经过P点的动能，前一过程较小

（B）物块从顶端滑到P点的过程中因摩擦产生的热量，前一过程较少

（C）物块滑到底端的速度，前一过程较大

（D）物块从顶端滑到底端的时间，前一过程较长

 在如图多事的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变，随着发电厂输出功率的增大，下列说法中正确的有

（A）升压变压器的输出电压增大

（B）降压变压器的输出电压增大

（C）输电线上损耗的功率增大

（D）输电线上损耗的功率占总功率的比例增大【答案】CD

 2009年5月，航天飞机在完成对哈勃空间望远镜的维修任务后，在A点从圆形轨道Ⅰ进入椭圆轨道Ⅱ，B为轨道Ⅱ上的一点，如图所示，关于航天飞机的运动，下列说法中正确的有

（A）在轨道Ⅱ上经过A的速度小于经过B的速度

（B）在轨道Ⅱ上经过A的动能小于在轨道Ⅰ上经过A 的动能

（C）在轨道Ⅱ上运动的周期小于在轨道Ⅰ上运动的周期

（D）在轨道Ⅱ上经过A的加速度小于在轨道Ⅰ上经过A的加速度

 空间有一沿x轴对称分布的电场，其电场强度E随x变化的图像如图所示。下列说法正确的是

（A）O点的电势最低

（B）x₂点的电势最高

（C）x₁和-x₁两点的电势相等

（D）x₁和x₃两点的电势相等

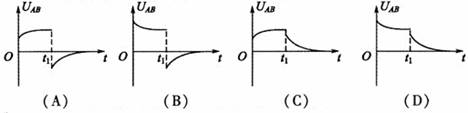

 如图所示的电路中，电源的电动势为E,内阻为r,电感L的电阻不计，电阻R的阻值大于灯泡D的阻值，在t=0时刻闭合开关S,经过一段时间后，在t=t₁时刻断开S,下列表示A、B两点间电压U_AB随时间t变化的图像中，正确的是

 如图所示，置于水平地面的三脚架上固定着一质量为m的照相机，三脚架的三根轻质支架等长，与竖直方向均成角，则每根支架中承受的压力大小为

（A）（B）（C）（D）

 一矩形线框置于匀强磁场中，线框平面与磁场方向垂直，先保持线框的面积不变，将磁感应强度在1 s 时间内均匀地增大到原来的两倍，接着保持增大后的磁感应强度不变，在1 s 时间内，再将线框的面积均匀地减小到原来的一半，先后两个过程中，线框中感应电动势的比值为

（A）  （B）1   （C）2    （D）4

 如图所示，一块橡皮用细线悬挂于O点，用铅笔靠着线的左侧水平向右匀速移动，运动中始终保持悬线竖直，则橡皮运动的速度

（A）大小和方向均不变

（B）大小不变，方向改变

（C）大小改变，方向不变

（D）大小和方向均改变
