（10分）要测量电压表V₁的内阻R_V，其量程为2 V，内阻约2 kΩ.实验室提供的器材有：电流表A， 量程0.6 A，内阻约0.1 Ω；电压表V₂，量程5 V，内阻约5 kΩ；定值电阻R₁，阻值30 Ω；定值电阻R₂，阻值3 kΩ；滑动变阻器R₃，最大阻值100 Ω，额定电流1.5 A；电源E，电动势6 V，内阻约0.5 Ω；开关S一个，导线若干。

①有人拟将待测电压表V₁和电流表A串联接入电压合适的测量电路中，测出V₁的电压和电流，再计算出R_V.该方案实际上不可行，其最主要的原因是____  ____       __；

②请从上述器材中选择必要的器材，设计一个测量电压表V₁内阻R_V的实验电路。要求测量尽量准确，验须在同一电路中，且在不增减元件的条件下完成。试画出符合要求的实验电路图(图中电源与开关已连好)，并标出所选元件的相应字母代号；

③  由上问写出V₁内阻R_V的表达式，说明式中各测量量的物理意义。

（1）多用电表表盘指针位置如图所示。如果选用的是直流5mA挡，则读数为   ▲      mA；如果选用的是×10Ω挡，则读数为   ▲   Ω。

（2）某同学用电压表和电流表测量电阻R 的阻值，实验装置如图所示。这个电路测量   ▲   （“大”或“小”）电阻误差较小，且测量值比它的真实值   ▲   （“大”或“小”）。

（3）某同学设计的测定水果电池电动势和内电阻的电路如图所示。水果电池内阻较大，图中电流计内阻未知。实验中他多次改变电阻箱的电阻值，并记录电阻箱的阻值及相应的电流计读数。用上述方法 (    ▲    )

A．能测定水果电池电动势

B．能测定水果电池内电阻

C．处理数据时用图比图更科学

D．电阻箱取值应该大些

（4）一段导体的伏安特性曲线如图所示。一同学用电动势为4.5V、内阻为3.0Ω的电源与该导体构成闭合回路，则导体消耗的功率是   ▲ W。

（本题10分）硅光电池是一种可将光能转换为电能的器件。某同学用左所示电路探究硅光电池的路端电压U与总电流I的关系。图中R₀为已知定值电阻，电压表视为理想电压表。

⑴ 请根据题电路图，用笔画线代替导线将图中的实验器材连接成实验电路。

⑵ 若电压表V₂的读数为U₀，则I =              。

⑶ 实验一：用一定强度的光照射硅光电池，调节滑动变阻器，通过测量得到该电池的U – I 曲线a，如图。由此可知电池内阻        （填“是”或“不是”）常数，短路电流为          mA ，电动势为           V。

⑷ 实验二：减小实验一中光的强度，重复实验，测得U – I曲线b，如图。当滑动变阻器的电阻为某值时，若实验一中的路端电压为1.5V。则实验二中外电路消耗的电功率为           mW（计算结果保留两位有效数字）。

（9分）某同学在用电流表和电压表测电池的电动势和内阻的

实验中，串联了一只2.5Ω的保护电阻R₀，实验电路如甲图所示。

（1）按图甲电路原理图将图乙实物连接起来；

（2）该同学按上述电路正确连接好实验电路，合上开关S后，当滑动变阻器的滑动触头P由A端向B端逐渐滑动时，发现电流表的示数逐渐增大，而电压表的示数几乎不变，直到当滑动触头P滑至临近B端时，电压表的示数急剧变化，出现上述情况的原因是        ▲              。

（3）该同学顺利完成实验，测出的数据如下表所示。请你根据这些数据帮他在下面坐标图中画出U—I图象，并由图得出电池的电动势E =    ▲     V，内阻r =     ▲    Ω；

（4）考虑电表本身电阻对测量结果的影响，造成本实验的系统误差的原因是     ▲    （选填“电流表的分压”或“电压表的分流”） 。

(10分)测量一未知电阻的阻值．

(1) 某同学首先用多用电表粗测电阻的大小，将多用表选择开关置于×10Ω挡，调零后，将红黑表笔分别接电阻两端，发现指针读数如图所示，则所测阻值为________Ω.

(2) 接着该同学计划用VA法准确测量电阻的阻值，提供的实验器材有：8V直流电源；电压表(0～10V，内阻约20kΩ)；电流表(0～50mA，内阻约10Ω)；滑动变阻器(0～20Ω，1A)；开关和导线．

请根据实验要求和提供的器材，参考下面未完全连接好的实物电路在下面虚线方框内画出实验电路图，并完成下面实物电路未连接的导线．

(3) 在上述(2)的实验中，连接好电路后，闭合开关，发现电流表和电压表皆没有读数，该同学用多用电表检查电路故障．他的操作如下：选用多用电表的直流电压挡，将红、黑表笔分别接在：电源正负极间；变阻器电阻丝的两端；电流表“－”接线柱和电压表“＋”接线柱之间，结果多用电表的指针均发生偏转，则可能是连接______________之间的导线发生了断路．

(4) 实验中移动变阻器滑动头，记下多组电流表、电压表读数(U，I)，然后在坐标纸上作出UI图线，图线的________大小表示待测电阻阻值．在这个实验中，测量值________真实值．(填“＞”“＝”或“＜”)

(8分)某学习小组为探究导电溶液的电阻在体积相同时，电阻值与长度的关系。选取了一根乳胶管，里面灌满了盐水，两端用粗铜丝塞住管口，形成一段封闭的盐水柱。进行了如下实验：

⑴该小组将盐水柱作为纯电阻，粗测其电阻约为几千欧。现采用伏安法测盐水柱的电阻，  有如下实验器材供选择：

  A．直流电源：电动势12V，内阻很小，额定电流为1A；

    B．电流表A₁：量程0～10mA，内阻约10Ω；

    C．电流表A₂：量程0～600mA，内阻约0.5Ω；

    D．电压表V：量程0～15V，内阻约15kΩ；

    E．滑动变阻器R₁：最大阻值10Ω；

    F．滑动变阻器R₂：最大阻值5kΩ；

    G．开关、导线等

  在可供选择的器材中，应选用的电流表是           (填“A₁”或“A₂”)，应该选用的滑

  动变阻器是           (填“R₁”或“R₂”)。

⑵该小组已经完成部分导线的连接，请你在实物接线图中完成余下导线的连接。

(3)握住乳胶管的两端把它均匀拉长，多次实验测得盐水柱长度L、电阻R的数据如下表：

为了研究电阻R与长度L的关系，该小组用纵坐标表示电阻R，作出了如图所示的图线，你认为横坐标表示的物理量是                                。

（10分）某实验小组要描绘一个标有“3.8V，1W”的小灯珠R_L的R～U曲线，所供选择的器材除了导线和开关外，还有以下一些器材可供选择：

A．电压表V（量程5V，内阻约为5kΩ）

B．直流电源E（电动势4.5V，内阻不计）

C．电流表A₁（量程150mA，内阻约为2Ω）

D．电流表A₂（量程300mA，内阻约为1Ω）

E．滑动变阻器R₁（阻值0 ~ 10Ω）

F．滑动变阻器R₂（阻值0 ~ 200Ω）

⑴实验中为较准确测量、方便调节，电流表应选用      ，滑动变阻器应选用      （填写仪器符号）；

⑵要求实验中小灯珠电压从零逐渐增大到额定电压，测量误差尽可能小。请你为该实验小组设计电路图，画在答题纸方框中；

⑶据实验数据，计算并描绘出了R-U的图象，如乙图所示。由图象可知，当所加电压为3.00V时，灯珠实际消耗的电功率为     W 。假设灯丝电阻R与其温度t的关系是R=k(t+273)(k为比例系数)，室温为27℃ ，可知该灯珠正常发光时，灯丝的温度约为         ℃；

⑷小灯珠的电功率P随电压U变化的图象及其伏安特性曲线可能分别是图丙中的

        。

A．①和③    B．①和④     C．②和③     D．②和④

（10分）某同学用电压表、电流表和滑动变阻器等常规器材研究标有额定电压为3.8 V字样（额定功率字迹不清）的小灯泡的伏安特性，测得的实验数据如下表所示．

请你根据上表数据：

在如图所示虚线框中画出实验电路图．

在如图所示的坐标系中，选取适当的标度，画出小灯泡的伏安特性曲线．

（3）实验中小灯泡两端的电压从零变化到额定电压的过程中，小灯泡的最大电阻约为

             Ω (保留三位有效数字) ；

电阻大小发生变化的原因是        　                               ．

（4）将本实验用的小灯泡接入右图所示的电路，电源电压恒为6.0V，定值电阻R₁=30Ω，电流表（内阻不计）读数为0.45A．根据你描绘出的小灯泡的伏安特性曲线，此时小灯泡消耗的实际功率约为        W(保留两位有效数字)．

（8分）为了测量一节干电池的电动势和内阻，实验室提供的实验器材如下：

A．待测干电池（电动势约为1.5V，内电阻约为5Ω）；

B．电压表V（0～2V）；

C．电阻箱R₁（0～99.9Ω）；

D．滑动变阻器R₂（0～200Ω，lA）；   E．开关S和导线若干

（1）在现有器材的条件下，请你选择合适的实验器材，并设计出一种测量干电池电动势和

内阻的方案，在方框中画出实验电路图并在图中标出所选仪器的代号；

（2）利用你设计的实验方案连接好电路，在闭合开关、进行实验前，应注意                                                   ；

（3）如果要求用图象法处理你设计的实验数据，通过作出有关物理量的线性图象，能求出电动势E和内阻r，则较适合的线性函数表达式是                          （设电压表的示数为U，电阻箱的读数为R）．

（4）利用你设计的电路进行实验，产生系统误差的主要原因是                        ．

（10分）在研究电路元件的伏安特性时，某同学分别对元件1（某合金丝）、元件2（白炽灯“220V，40W”）、元件3（小灯泡“6V，3W”）进行了实验。下表是用同一电路测量它们在低电压（6V以内）时的伏安特性所记录的数据（测量中选取了不同量程的电流表）：

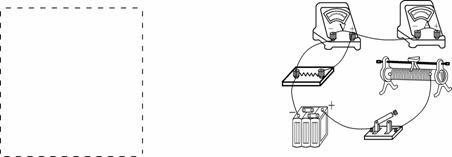

（1）请在方框中画出该实验的电路图，并将没有连接好的实物电路补充完整。

（2）比较表中元件2和元件3的有关数据，可以得出元件的电阻随着两端电压的增大而

         (选填“增大”、“减小”或“不变”)。

（3）用此电路测量二极管的伏安特性时，发现正向连接与反向连接时在相同电压下电流有较大出入，原因是        。
