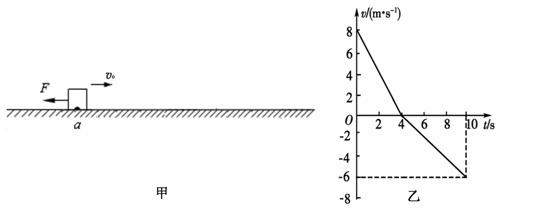

如图甲所示，质量=2kg的物体在水平面上向右做直线运动．过a点时给物体作用一个水平向左的恒力F并开始计时，选水平向右为速度的正方向，通过速度传感器测出物体的瞬时速度，所得图象如图乙所示．取重力加速度.求：

(1)力F的大小和物体与水平面间的动摩擦因数

(2) 10s末物体离a点的距离.

某同学要测量一节干电池的电动势和内阻，实验器材仅有一个电压表（内阻很大）、一个电阻箱、一个开关和导线若干，该同学按如图所示电路进行实验，测得的数据如下表所示．

实验次数	1	2	3	4	5
R（Ω）	2.0	4.0	6.0	8.0	10.0
U（V）	1.00	1.19	1.27	1.31	1.35
U/R（A）	0.50	0.30	0.21	0.16	0.13

（1）根据表中提供的数据，若利用图象确定电池的电动势和内阻，则应作图象；

A. B. C. D.

（2）根据（1），利用测得的数据，在坐标纸上画出适当的图象；

（3）由（2）中作出的图象可知，该电池的电动势E= V，内阻r= Ω

如图甲所示，2011年11月3日凌晨，我国“神舟八号”飞船与“天宫一号”目标飞行器首次成功实现了空间交会对接试验，这是我国载人太空飞行的又一个里程碑.设想在未来的时间里我国已经建立了载人空间站，空间站绕地球做匀速圆周运动而处于完全失重状态，此时无法用天平称量物体的质量.某同学设计了在这种环境中测量小球质量的实验装置，如图乙所示：光电传感器B能够接受光源A发出的细激光束，若B被挡光就将一个电信号给与连接的电脑.将弹簧测力计右端用细线水平连接在空间站壁上，左端栓在另一穿过了光滑水平小圆管的细线MON上，N处系有被测小球，让被测小球在竖直面内以O点为圆心做匀速圆周运动.

(1)实验时，从电脑中读出小球自第1次至第n次通过最高点的总时间t和测力计示数F，除此之外，还需要测量的物理量是：________________________________.

(2)被测小球质量的表达式为 m=____________________________〔用(1)中的物理量的符号表示〕.

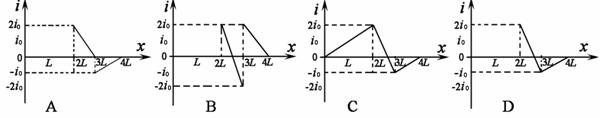

如图所示，有理想边界的直角三角形区域abc内部存在着两个方向相反的垂直纸面的匀强磁场，e是斜边ac上的中点，be是两个匀强磁场的理想分界线.现以b点为原点O，沿直角边bc作x轴，让在纸面内与abc形状完全相同的金属线框ABC的BC边处在x轴上，t=0时导线框C点恰好位于原点O的位置.让ABC沿x轴正方向以恒定的速度v穿过磁场，现规定逆时针方向为导线框中感应电流的正方向,在下列四个i-x图象中，能正确表示感应电流随线框位移变化关系的是 ( )
