（1）用游标卡尺测量遮光条宽度d。如图乙所示测量值d=__________mm

（2）按图甲竖直悬挂好轻质弹簧，将轻质遮光条水平固定在弹簧下端；在立柱上固定一指针，标示出弹簧不挂重锤时遮光条下边缘的位置，并测出此时弹簧长度x0

（3）测量出重锤质量m，用轻质细线在弹簧下方挂上重锤，测量出平衡时弹簧的长度x1，并按甲图所示将光电门的中心线调至与遮光条下边缘同一高度，已知当地重力加速度为g，则此弹簧的劲度系数k=__________（用题目所给字母符号表示）

（4）用手缓慢地将重锤向上托起，直至遮光条下边缘回到弹簧原长标记指针处（保持细线竖直），迅速释放重锤使其无初速下落，光电门记下遮光条经过的时间△t，则此时弹簧的弹性势能Ep=__________（用题目所给字母符号表示）

（5）换上不同质量的重锤，重复步骤3、4，计算出相关结果，并验证弹性势能Ep与弹簧伸长量△x之间的关系

A.B.

C.D.

A. 物块和木板组成的系统动量守恒

B. 子弹的末动量大小为0.01 kg m/s

C. 子弹对物块的冲量大小为0.49 Ns

D. 物块相对木板滑行的时间为1 s

A.灯泡的内阻为1Ω

B.6灯泡消耗的平均功率为4W

C.若二极管短路，则电流表的示数将变为1.5A

D.将P沿顺时针缓慢转动，电流表的示数将变大

(1)求司机是在离收费窗口多远处发现收费站的．

(2)因国庆放假期间，全国高速路免费通行，小轿车可以不停车通过收费站，但要求轿车通过收费窗口前9 m区间速度不超过6 m/s，则国庆期间该小轿车应离收费窗口至少多远处开始刹车？因不停车通过可以节约多少时间？

方法一：图像法

（1）在计时器打出点1、2、3、4、5时，小车的速度分别为：v1=______ m/s，v2=______ m/s，v3=______m/s，v4=______ m/s，v5=______ m/s．

（2）在坐标纸中作出小车运动的v-t图象______．

（3）a=____________m/s2．

方法二：逐差法

（4）a=____________m/s2．

【题目】回旋加速器是高能物理研究重要仪器.回旋加速器由两半径为R的D形金属盒组成，盒内存在垂直盒面的匀强磁场，磁感应强度为B，两盒间的狭缝很小，带电粒子穿过的时间可以忽略不计.两盒间加上如图乙所示的交变电压，幅值为U0，周期为，在t=0时刻，A处质量为m、电荷量为+q的粒子从静止开始加速.不计粒子间相互作用和重力.

（1）求粒子从静止开始加速到出口处所需的时间t;

（2）以发射点A为坐标原点，向左为正方向建立x轴，如图所示，第n次加速后进入磁场做圆周运动时的圆心在x轴上的位置应如何表示?

（3）若磁感应强度的取值有微小波动，其值为B'时，若粒子仍至少要连续加速n次，则B'应满足什么条件?

①求气体在状态B时的体积；

②说明B→C过程压强变化的微观原因．

③设A→B过程气体吸收热量为Q1，B→C过程气体放出热量为Q2，求A→B过程中气体对外所做的功。

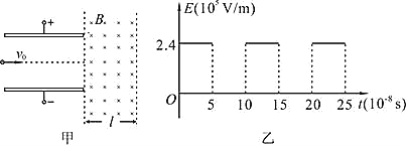

【题目】如图甲所示，偏转电场的两个平行极板水平放置，板长L=0.08m，板间距足够大，两板的右侧有水平宽度l=0.06m，竖直宽度足够大的有界匀强磁场。一个比荷为的带负电粒子以速度v0=8×105m/s从两板中间沿与板平行的方向射入偏转电场，若从该粒子进入偏转电场时开始计时，板间场强恰好按图乙所示的规律变化。粒子离开偏转电场后进入匀强磁场并最终垂直磁场右边界射出。不计粒子重力，求：

(1)粒子在磁场中运动的速率v；

(2)粒子在磁场中运动的轨道半径R和磁场的磁感应强度B。

【题目】如图在离地高为H的平台上固定着一个带有电动势为E、内阻为r的金属导轨ABB1A1，AB与A1B1间距为L，BB1在平台边缘，平台的右边地面上固定着两段宽度不同的平行金属导轨，CDE与C1D1E1间距为L，FG与F1G1间距为.EF和E1F1是相同材料的金属导轨且良好连接，CD、C1D1部分与水平面成37°的夹角，CC1两端口离地高度为，两根完全相同的金属棒a、b垂直导轨分别静放于端点BB1上面和水平导轨FGG1F1上面，金属棒的质量为m、电阻为R，导轨AA1BB1和DEFGG1F1E1D1中有竖直向上的匀强磁场B，开关闭合后，金属棒a在安培力的作用下水平抛出，随后无碰撞地恰好落在CC1端口，沿着导轨CDD1C1下滑，滑动过程中a、b始终垂直导轨，所有导轨均是光滑的且电阻不计，不计空气阻力，已知重力加速度为g.求:

(1)不计导体棒在拐弯DD1处的能量损失，求金属棒a刚滑入水平导轨DEE1D1时受到的安培力大小;

(2)电源在此过程中做了多少功?

(3)假设金属棒a进入FGG1F1之前已做匀速运动，求金属棒a进入FGG1F1时金属棒b的速度及在金属棒b上产生的热量;

(4)设FG和F1G1两导轨足够长，求金属棒a的最终速度及从金属棒a开始进入FGG1F1导轨到最终稳定过程中产生的热量.
