如图所示是等离子体发电机的示意图，磁感应强度为B，两极板间距离为d，要使输出电压为U，则等离子体的速度v为___________，a是电源的___________（正、负极）。

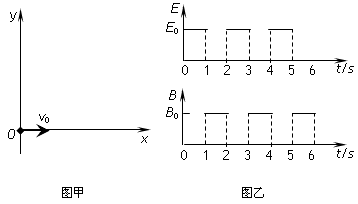

如图甲所示，在光滑绝缘的水平桌面上建立一xoy坐标系，平面处在周期性变化的电场和磁场中，电场和磁场的变化规律如图乙所示（规定沿＋y方向为电场强度的正方向，竖直向下为磁感应强度的正方向）。在t=0时刻，一质量为10g、电荷量为0.1C的带电金属小球自坐标原点O处，以v₀=2m/s的速度沿x轴正方向射出。已知E₀=0.2N/C、B₀=0.2T，求：
（1）t=1s末速度的大小和方向；
（2）1s～2s内，金属小球在磁场中做圆周运动的半径和周期；
（3）（2n-1）s～2ns（n=1，2，3，……）内金属小球运动至离x轴最远点的位置坐标。

电磁流量计广泛应用于测量可导电流体（如污水）在管中的流量（即单位时间内通过管内横截面的流体的体积）。为了简化，假设流量计是如图所示的横截面为长方形的一段管道，其中空部分的长、宽、高分别为图中的a、b、c。流量计的两端与输送流体的管道相连（图中虚线）。图中流量计的上下两面是金属材料，前后两面是绝缘材料。现于流量计所在处加磁感应强度为B的匀强磁场，磁场方向垂直于前后两面。当导电流体稳定地流经流量计时，在管外将流量计上、下两表面分别与一串接了电阻R的电流表的两端连接，I表示测量的电流值。已知流体的电阻率为ρ，不计电流表的内阻，则可求得流量为

医生做某些特殊手术时，利用电磁血流计来监测通过动脉的血流速度，电磁血流计由一对电极a和b以及一对磁极N和S构成，磁极间的磁场是均匀的。使用时，两电极a、b均与血管壁接触，两触点的连线、磁场方向和血流速度方向两两垂直，如图所示。由于血液中的正负离子随血流一起在磁场中运动，电极a、b之间会有微小电势差，在达到平衡时，血管内部的电场可看做是匀强电场，血液中的离子所受的电场力和磁场力的合力为零，在某次监测中，两触点间的距离为3.0 mm，血管壁的厚度可忽略，两触点间的电势差为160μV，磁感应强度的大小为0.040 T。则血流速度的近似值和电极a、b的正负为

单位时间内流过管道横截面的液体体积叫做液体的体积流量（以下简称流量）。有一种利用电磁原理测量非磁性导电液体（如自来水、啤酒等）流量的装置，称为电磁流量计，它主要由将流量转换为电压信号的传感器和显示仪表两部分组成。
传感器的结构如图所示，圆筒形测量管内壁绝缘，其上装有一对电极a和c，a、c间的距离等于测量管内径D，测量管的轴线与a、c的连线方向以及通电线圈产生的磁场方向三者相互垂直，当导电液体流过测量管时，在电极a、c间出现感应电动势E，并通过与电极连接的仪表显示出液体的流量Q。设磁场均匀恒定，磁感应强度为B。

如图所示的虚线区域内，充满垂直于纸面向里的匀强磁场和竖直向下的匀强电场。一带电粒子a（不计重力）以一定的初速度由左边界的O点射入磁场、电场区域，恰好沿直线由区域右边界的O′点（图中未标出）穿出。若撤去该区域内的磁场而保留电场不变，另一个同样的粒子b（不计重力）仍以相同初速度由O点射入，从区域右边界穿出，则粒子b

如图，与水平面成45°角的平面MN将空间分成I和II两个区域。一质量为m、电荷量为q（q＞0）的粒子以速度v₀从平面MN上的p₀点水平右射入I区。粒子在I区运动时，只受到大小不变、方向竖直向下的电场作用，电场强度大小为E；在II区运动时，只受到匀强磁场的作用，磁感应强度大小为B，方向垂直于纸面向里。求粒子首次从II区离开时到出发点p₀的距离。粒子的重力可以忽略。

如图所示，轻弹簧一端连于固定点O，可在竖直平面内自由转动，另一端连接一带电小球P，其质量m=2×10^-2 kg，电荷量q=0.2 C。将弹簧拉至水平后，以初速度V₀=20 m/s竖直向下射出小球P，小球P到达O点的正下方O₁点时速度恰好水平，其大小V=15 m/s。若O、O₁相距R=1.5 m，小球P在O₁点与另一由细绳悬挂的、不带电的、质量M=1.6×10^-1 kg的静止绝缘小球N相碰。碰后瞬间，小球P脱离弹簧，小球N脱离细绳，同时在空间加上竖直向上的匀强电场E和垂直于纸面的磁感应强度B=1T的弱强磁场。此后，小球P在竖直平面内做半径r=0.5 m的圆周运动。小球P、N均可视为质点，小球P的电荷量保持不变，不计空气阻力，取g=10 m/s²。那么
（1）弹簧从水平摆至竖直位置的过程中，其弹力做功为多少？
（2）请通过计算并比较相关物理量，判断小球P、N碰撞后能否在某一时刻具有相同的速度。
（3）若题中各量为变量，在保证小球P、N碰撞后某一时刻具有相同速度的前提下，请推导出r的表达式（要求用B、q、m、θ表示，其中θ为小球N的运动速度与水平方向的夹角）。

如图所示，x轴正方向水平向右，y轴正方向竖直向上。在xOy平面内有与y轴平行的匀强电场，在半径为R的圆内还有与xOy平面垂直的匀强磁场。在圆的左边放置一带电微粒发射装置，它沿x轴正方向发射出一束具有相同质量m、电荷量q（q>0）和初速度v的带电微粒。发射时，这束带电微粒分布在0＜y＜2R的区间内。已知重力加速度大小为g。
（1）从A点射出的带电微粒平行于x轴从C点进入有磁场区域，并从坐标原点O沿y轴负方向离开，求点场强度和磁感应强度的大小和方向。
（2）请指出这束带电微粒与x轴相交的区域，并说明理由。
（3）若这束带电微粒初速度变为2v，那么它们与x轴相交的区域又在哪里？并说明理由。

如图所示，直角坐标系xOy位于竖直平面内，在水平的x轴下方存在匀强磁场和匀强电场，磁场的磁感应为B，方向垂直xOy平面向里，电场线平行于y轴。一质量为m、电荷量为q的带正电的小球，从y轴上的A点水平向右抛出，经x轴上的M点进入电场和磁场，恰能做匀速圆周运动，从x轴上的N点第一次离开电场和磁场，MN之间的距离为L，小球过M点时的速度方向与x轴的方向夹角为θ。不计空气阻力，重力加速度为g，求
（1）电场强度E的大小和方向；
（2）小球从A点抛出时初速度v₀的大小；
（3）A点到x轴的高度h。
