题目内容

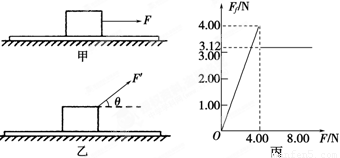

在研究摩擦力特点的实验中，将木块放在足够长的静止水平木板上．如图11甲所示，用力沿水平方向拉木块，使拉力F从0开始逐渐增大．经实验绘制出摩擦力Ff随拉力F的变化图象如图丙所示．已知木块质量为0.78 kg.
1.求木块与长木板间的动摩擦因数．
2.若木块在与水平方向成θ＝37°角斜向右上方的恒定拉力F′作用下，以a＝2.0 m/s2的加速度从静止开始做匀加速直线运动，如图乙所示．则F′为多大？
(取sin 37°＝0.6，cos 37°＝0.8)
【答案】
1.0.4.
2.4.5 N

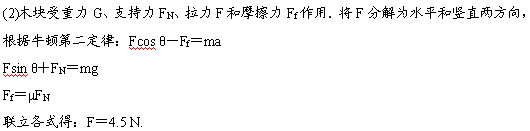

【解析】(1)由图丙可知，木块所受的滑动摩擦力
Ff＝3.12 N
由Ff＝μFN
得μ＝＝＝＝0.4.
