题目内容

　　用以下器材测量一待测电阻Rx的阻值(900～1000 Ω)：

　　电源E，具有一定内阻，电动势约为9.0 V；电压表V1，量程为1.5 V，内阻r1＝750 Ω；电压表V2，量程为5 V，内阻r2＝2500 Ω；滑线变阻器R，最大阻值约为100 Ω；单刀单掷开关K，导线若干．

(1)

测量中要求电压表的读数不小于其量程的1/3，试画出测量电阻Rx的一种实验电路原理图(原理图中的元件要用题图中相应的英文字母标注)．

(2)

根据你所画的电路原理图在题给的实物图上画出连线．

(3)

若电压表V1的读数用U1表示，电压表V2的读数用U2表示，则由已知量和测得量表示Rx的公式为Rx＝_________________．

答案：
解析：

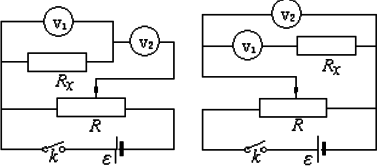

(1)

(2)

(3)

或
